Как проверить состояние аккумулятора и генератора на ВАЗ 2107 — пошаговая инструкция

Первым делом отключите все потребители электроэнергии в салоне, чтобы избежать лишних нагрузок при проверке. После этого внимательно осмотрите аккумулятор: убедитесь, что клеммы надежно закреплены, на них нет налета или коррозии, а сама батарея не имеет трещин и протечек. Если показатели выглядят подозрительно, приступите к измерению напряжения.

Используйте мультиметр, установите его в режим измерения постоянного тока и подсоедините щупы к клеммам аккумулятора: положительный провод к плюсу, отрицательный – к минусу. Напряжение в неработающем двигателе должно быть в пределах 12,6–12,8 В. Значения ниже свидетельствуют о разряженной батарее или проблемах с зарядкой.

Для проверки генератора запустите двигатель и повторите измерение. Значение напряжения должно подняться до 13,8–14,4 В, что означает, что генератор заряжает аккумулятор правильно. Обратите внимание на стабилизацию уровня и отсутствие колебаний. В случае, если напряжение по сравнению с предыдущим тестом существенно отличается, стоит проверить исправность реле регулятора и ремня привода генератора.

Проверка состояния аккумулятора: последовательность действий

Начинайте с визуальной инспекции аккумулятора, обращая внимание на наличие коррозии на клеммах и состоянии корпуса. При необходимости аккуратно очистите клеммы с помощью щетки и раствора соды, чтобы обеспечить хороший контакт.

Затем заведите двигатель и используйте мультиметр, установив его на режим измерения напряжения постоянного тока. Подключите щупы к клеммам аккумулятора, соблюдая полярность: красный – к плюсу, черный – к минусу. Значение должно быть в диапазоне 12,6–12,8 В при выключенном двигателе. После запуска автомобиля напряжение в работе должно повыситься до 13,8–14,5 В, что указывает на исправность генератора.

Проверьте аккумулятор на наличие проседания напряжения при включенных вентиляторе, фарах и других нагрузках. Удерживайте мультиметр в режиме измерения под нагрузкой и смотрите на показатели. Разница не должна превышать 0,3 В по сравнению с напряжением холостого хода.

Если напряжение ниже 12,4 В или показывает резкие скачки, выполните более точную проверку с помощью тестера емкости или обратитесь к специалисту для диагностики внутреннего состояния аккумулятора и его электролита.

Завершите проверку, отключив все внешние нагрузки и убедившись, что клеммы затянуты надежно. Остается только при необходимости зарядить аккумулятор или заменить его, если показатели демонстрируют деградацию функциональности.

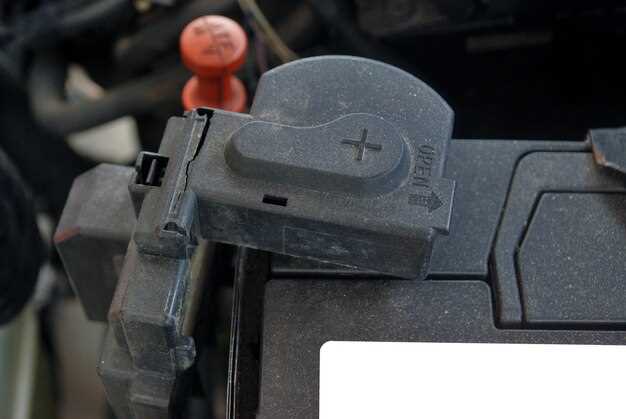

Осмотр внешнего вида аккумулятора – на что обратить внимание

Осмотрите корпус аккумулятора на наличие трещин, вздутий или следов коррозии на клеммах. Трещины и вздутия могут свидетельствовать о внутренних повреждениях или перегреве, а коррозия – о плохом контакте или утечке тока.

Обратите внимание на состояние крышки и крышечных болтов. Проверьте, не ослаблены ли крепления и нет ли признаков утечек электролита за пределами корпуса. Наличие свежих следов жидкости или белого налета говорит о протечке и необходимости замены.

Обследуйте клеммы. Они должны быть чистыми, сухими и плотно прижатыми к аккумулятору. Засаливание или коррозия на клеммах ухудшают контакт и влияют на работу системы запуска.

Измерение напряжения аккумулятора с помощью мультиметра

Перед проверкой заведите двигатель или включите проставку со светом, чтобы аккумулятор поддавался измерению. Установите мультиметр на диапазон измерения постоянного напряжения от 0 до 20 вольт. Прикрепите один щуп к положительной клемме аккумулятора, а другой – к отрицательной. Следите за показаниями, не прикасайтесь одновременно к разным металлическим частям, чтобы избежать короткого замыкания. Нормальное рабочее напряжение аккумулятора должно находиться в диапазоне 12,6–12,8 В при полном заряде; при запуске двигателя оно повышается до 13,8–14,4 В за счет работы генератора. Если напряжение ниже 12,4 В, аккумулятор может нуждаться в зарядке или замене. При показаниях выше 15 В происходит перенапряжение, что может указывать на проблему с регулятором напряжения или другими компонентами электроцепи. Внимательно сравнивайте полученные данные с эталонными значениями, чтобы определить состояние аккумулятора и системы зарядки в целом.

Проверка уровня электролита и его плотности

Опустите уровень электролита в каждую ячейку аккумулятора, чтобы он находился примерно на уровне верхней кромки сепараторов. Не допускайте полного опустошения, так как это риск повреждения АКБ и снижением его производительности.

Используйте специальный прибор – гидрометр для измерения плотности электролита. Опустите его в каждую ячейку, зафиксируйте показания и запишите их. Нормальная плотность находится в диапазоне 1.265–1.280 г/см?.

Обнаружив разницу в показаниях между ячейками более 0.05 г/см?, выполните зарядку аккумулятора или замените электролит, чтобы сбалансировать показатели. Низкая плотность указывает на разряд или нарушение химического баланса. Высокая – на перезарядку или внутреннее повреждение АКБ.

Перед проверкой отключите аккумулятор от системы, чтобы избежать случайных коротких замыканий. Не сливайте электролит без крайней необходимости; при его доливе добавляйте только дистиллированную воду – она поможет восстановить уровень и нормализовать плотность.

Диагностика на наличие коррозии и повреждений клемм

Осмотрите клеммы аккумулятора и провода на наличие окислов или ржавчины. Накапливание коррозии ухудшает контакт и вызывает снижение эффективности зарядки.

При обнаружении белого, зеленоватого или синеватого налета аккуратно очистите клеммы и контактные поверхности с помощью щетки и раствора соды или специальных средств. После очищения удалите все остатки и протрите насухо мягкой тканью.

Проверьте целостность изоляции проводов и крепежных элементов. Поврежденные или ослабленные соединения вызывают плохой контакт и провоцируют перебои в работе системы.

Обратите внимание на наличие трещин, деформации или коррозии внутри крепежных гаек и болтов, что указывает на необходимость их замены. Проверьте, надежно ли закреплены все клеммы и исключите возможные вибрации и ослабление соединений.

Если клеммы сильно окислились или повреждены, рекомендуется заменить их на новые компоненты. Такой подход восстановит качественный контакт и снизит риск серьезных проблем в электросистеме автомобиля.

Тест работоспособности аккумулятора при нагрузке

Чтобы проверить аккумулятор, закрепите мультиметр в режиме измерения напряжения и установите его на щупы. Перед началом убедитесь, что автомобиль выключен, все электроприборы отключены и аккумулятор полностью заряжен.

Подключите нагрузочный тестер, предназначенный для аккумуляторов, или используйте три провода: один соединяет аккумулятор с лампочкой накаливания мощностью около 55 Вт, а два других – подключаются к клеммам аккумулятора. Включите лампу и запустите двигатель.

Наблюдайте за показаниями мультиметра во время прогрева двигателя. Напряжение не должно опускаться ниже 9,6–9,8 В при нагрузке. Значение ниже указывает на слабый аккумулятор или его неисправность.

Обратите внимание на краткое снижение напряжения: оно должно восстанавливаться в пределах нескольких секунд после снятия нагрузки. Продленная просадка или медленное восстановление свидетельствуют о необходимости замены аккумулятора.

Если показатели не соответствуют этим параметрам, аккумулятор требует проверки в сервисе или замены для обеспечения надежной работы автомобиля.

Проверка работы генератора: пошаговая диагностика и параметры

Подключите мультиметр к клеммам аккумулятора, установив его в режим измерения напряжения. Запустите двигатель и наблюдайте за показаниями. Рабочий генератор обеспечивает напряжение в диапазоне 13,8–14,4 В, когда двигатель работает на холостых оборотах. Значения ниже или выше этого диапазона свидетельствуют о неисправности.

Осмотрите ремень привода генератора на наличие трещин, износа или ослабления. Он должен плотно охватывать шкив, без люфта. Ослабленный ремень приведет к неправильной зарядке батареи и снижению эффективности генератора.

Проверьте передачу тока с помощью тестера цепи, подключенного к клеммам генератора, а также убедитесь в исправности клемм и проводки. Коррозия или окисление соединений могут снизить отдачу генератора.

ВАЖНО проверить наличие на панели приборов лампочки зарядки – при запуске двигателя она должна загораться, а затем гаснуть. Если она горит постоянно, вероятно, есть проблема с генератором или его цепью.

Проведите тест с включенными потребителями (обогрев, фары) и наблюдайте за напряжением. Оно должно оставаться в пределах 13,8–14,4 В. Значения ниже указывают на неисправность диодного моста или регулятора напряжения, а выше – на его неправильную работу или короткое замыкание.

Периодические проверки помогут выявить проблему заранее, а замена изношенных компонентов или ремня быстро вернет генератор к нормальной работе, обеспечивая надежное питание электросистем автомобиля.

Определение правильной работы генератора по напряжению на клеммах

Подключите вольтметр к клеммам аккумулятора при заглушенном двигателе. Значение должно быть в пределах 12,6–12,8 В. Это укажет на полный заряд аккумулятора и отсутствие проблем с генератором или цепью питания.

Запустите двигатель и установите обороты на 2000–3000 об/мин. Замерьте напряжение на тех же клеммах. Правильная работа генератора проявляется в показаниях 13,8–14,5 В – это говорит о полноценной зарядке аккумулятора и исправности генератора.

Обратите внимание на резкое падение напряжения ниже 13 В или его превышение 15 В. Такой результат указывает на возможные неисправности: регулятор напряжения вышел из строя или есть короткое замыкание.

Для уточнения проверьте цепь, отключив нагрузку, и повторите измерение. Если напряжение остается вне правильных границ, лучше проверить и при необходимости заменить регулятор или самому обратиться к специалисту.

Помните, что стабильное напряжение – залог долговечности аккумулятора и исправной работы электрооборудования. Не забывайте регулярно выполнять подобные проверки, чтобы вовремя заметить отклонения и избежать сбоев в работе автомобиля.

Проверка состояния ремня привода генератора

Осмотрите ремень на наличие трещин, изломов и изношенных участков. Если на поверхности появились трещины длиной более 5 мм или ремень стал мягким и потерял упругость, его следует заменить.

Проверяйте натяжение ремня, потревожив его пальцами. Он должен иметь небольшую сопротивляемость и легко прогибаться на расстоянии 10-15 мм в центре между шкивами. Если ремень чрезмерно прогибается или совсем забит, его необходимо натянуть или заменить.

Обратите внимание на наличие масляных пятен или грязи на ремне. Масляное загрязнение снижает сцепление и ускоряет износ, а грязь способствует размягчению материала. При обнаружении загрязнений очистите ремень и окружающие области.

Проверьте состояние шкивов – они должны быть гладкими, без заусенцев, коррозии или изломов. Слегка покрутите шкив руками, чтобы убедиться в его свободном вращении без заеданий или шума.

При визуальном осмотре не обнаружите повреждений или излишнего износа, что подтверждает состояние ремня. В противном случае замените ремень, чтобы избежать его обрыва и повреждения генератора во время работы двигателя.

Индикаторы неисправности – шумы, запахи, загоревшиеся лампы

Обратите внимание на появление необычных шумов из-под капота, например, писк или гудение, которые возникают во время работы двигателя или при включении электрооборудования. Такие звуки могут сигнализировать о низком напряжении или неправильной работе генератора.

Запах горячей изоляции, перегрева или кислого запаха масла указывает на возможные проблемы с системой электропитания или короткое замыкание. Вовремя отреагируйте, чтобы избежать серьезных повреждений и полной отдачи аккумулятора.

Загоревшиеся приборные лампы требуют быстрого реагирования:

• Лампа аккумулятора: яркое или мигающее свечение свидетельствует о неисправности генератора или плохом контакте его проводки. Проверьте ремень привода генератора и разъемы.
• Лампа зарядки: сигнализирует о недостаточной подаче тока в цепь. В этом случае сначала диагностируйте ремень и генератор, а затем переходите к проверке предохранителей и аварийной диагностики.

Обнаружили запах дыма или сильного нагрева в приборной панели? Не откладывайте – сразу отключитесь от сети, чтобы избежать повреждения электросистемы и аккумулятора. После этого проверьте электропроводку, состояние электростартеров и реле.

Запомните: любые необычные сигналы требуют немедленной проверки, потому что игнорирование их может привести к серьезным поломкам и необходимости дорогостоящего ремонта. Регулярная внимательность к шумам, запахам и лампам поможет поддерживать исправность системы и избегать внезапных сбоев во время движения.

Проверка диодов и регулятора напряжения генератора

Дополнительные методы диагностики и рекомендации по обслуживанию

Для более точного определения состояния аккумулятора используйте тестатор для проверки напряжения и ёмкости. Подключите его к клеммам аккумулятора и измерьте уровень заряда: при температуре около 20°C напряжение должно быть не ниже 12,6 В. Если оно значительно ниже, потребуется зарядка или замена аккумулятора.

Проверяйте состояние коррозии на клеммах и кабельных контактах. Чистка от окислений поможет обеспечить хороший контакт и предотвратить падение напряжения. Используйте специальную щетку или натрий-кислотный раствор, а после очистки нанесите немного машинного масля или графитового спрея для защиты.

Обратите внимание на ремень генератора – он должен быть натянут ровно и без трещин. Проверьте его натяжение, нажав на середину: допустимый прогиб составляет около 1 см. Неправильная натяжка приводит к неправильной зарядке аккумулятора и нагрузкам на генератор.

Проверьте работу вентилятора радиатора – он должен включаться при достижении определенной температуры. При обращении с автомобилем следите за показаниями датчиков температуры двигателя. Перегрев или неправильное охлаждение могут повлиять на работу генератора и аккумулятора.

Рекомендуется проводить тест системы зарядки на специально оборудованной станции или у мастера каждые 10–15 тысяч километров пробега. Это обнаружит возможные слабые места в электросистеме до появления серьезных проблем.

Использование автотестеров и диагностического сканера

Подключите диагностический сканер к разъему OBD II, расположению обычно под приборной панелью или сбоку от рулевой колонки. Включите зажигание, не заводя двигатель, чтобы компьютер автомобиля смог считывать данные.

Запустите приложение сканера и выполните сканирование системы. В результате получите список ошибок, если таковые есть, и параметры работы аккумулятора и генератора, такие как напряжение и уровень зарядки.

Обратите внимание на напряжение на клеммах аккумулятора – оно должно находиться в диапазоне 13,8–14,5 В при работающем двигателе. Значение ниже 13,8 В указывает на возможные проблемы с генератором или его цепью. В случае ошибок, автоматически появляющихся кодов, используйте их для точного определения неисправности.

Используйте функцию графиков, если есть, чтобы проследить динамику изменений напряжения на аккумуляторе при различных режимах работы двигателя. Это поможет определить, работает ли генератор стабильно и своевременно ли подает заряд.

Замечаете аномалии или постоянные ошибки? Проверьте соединения, закрепите клеммы, а если показатели не соответствуют норме – запланируйте диагностику и ремонт. Такой подход помогает быстро выявлять неисправности без необходимости разбирать узлы вручную.

Когда и зачем делать профессиональную проверку в сервисе

Обратившись в автосервис, стоит планировать проверку аккумулятора и генератора, если появились признаки нестабильной работы системы питания. Например, двигатель трудно запускается, или на панели приборов загораются предупредительные лампы. Также возникает необходимость после длительного пробега или пробитых дальних поездок, чтобы выявить износ деталей до появления серьезных неисправностей.

Профессиональная диагностика требуется при подозрениях на слабую зарядку аккумулятора, сниженный заряд или близкое к износу состояние генератора. Специалисты используют специализированное оборудование, которое позволяет точно определить параметры работы генератора и состояния аккумуляторных батарей. Это помогает обнаружить скрытые проблемы, исправить их на ранних стадиях и избежать серьезных поломок или внезапных поломок системы питания во время эксплуатации.

Регулярная проверка в сервисе особенно рекомендована по истечении 2-3 лет эксплуатации автомобиля или при заметных изменениях в работе электросистемы. Также стоит обратиться, если появились необычные звуки при запуске или нестандартные поведение приборов. Такой подход позволяет избежать неожиданных отказов и сохранит эффективность работы автомобиля в течение долгого времени.

Если в вашем ВАЗ 2107 наблюдаются шумы, нестабильное напряжение или резкие скачки в электросхеме, скорее всего, потребуется профессиональный диагностика. В этом случае лучше сразу доверить работу опытным специалистам, которые быстро определят и устранят причины неисправностей.

Что делать при обнаружении неисправностей самостоятельно

Если при проверке аккумулятора или генератора обнаружены признаки неисправности, приступайте к устранению проблем по следующему плану.

• Проверка контактов и клемм: Осмотрите клеммы аккумулятора. Очистите окисление и ржавчину с помощью щетки и нанесите свежий слой консерванта или смазки.
• Проверка креплений: Убедитесь, что клеммы плотно прилегают и нет подвижных соединений. Ослабленные или поврежденные держатели требуют подтяжки или замены.
• Осмотр ремней: Проверьте состояние ремня привода генератора. Отсутствие трещин, изломов и достаточная натяжка обеспечат стабильную работу генератора.
• Проверка уровня электролита: В случае недостатка жидкости в аккумуляторе добавьте дистиллированную воду. Не используйте кислоты или другие жидкости.
• Проверка напряжения на клеммах: Используйте мультиметр, чтобы убедиться, что напряжение на аккумуляторе находится в диапазоне 12,4–12,6 В без запуска двигателя и около 13,8–14,4 В с включенным двигателем.

Если показатели отклоняются от нормы, можно попробовать заменить или зарядить аккумулятор, а также проверить работу генератора при заведенном двигателе.

• Замена аккумулятора: Если батарея долго не держит заряд или показывает низкое напряжение, замените ее на новую, придерживаясь правил по установке и подключению.

Не забудьте выполнить тест снова после устранения проблем. Если признаки неисправности остаются или ситуация вызывает сомнения, обратиться к специалисту для диагностики и дальнейших действий.

Советы по продлению срока службы аккумулятора и генератора

Регулярно очищайте клеммы аккумулятора от коррозии с помощью щетки и специального профилакториума, чтобы обеспечить лучший контакт и снизить риск сульфатации.

Проверяйте натяжение ремня генератора и при необходимости регулируйте его, чтобы избежать чрезмерного износа и обеспечить стабильную работу системы зарядки.

Не допускайте полного разряда аккумулятора, особенно в холодное время года. Заряжайте его, если есть малейшие сомнения в его состоянии, чтобы избежать сульфатации пластин.

Используйте электроприборы аккуратно и по назначению, чтобы не создавать избыточной нагрузки на генератор и не сокращать его ресурс.

Следите за состоянием ремней привода генератора, своевременно заменяйте их при появлении трещин, изломов или износа.

Обеспечьте зарядку аккумулятора с помощью внешнего зарядного устройства при длительном простое автомобиля или в зимний период, когда аккумулятор испытывает особую нагрузку.

Периодически проверяйте уровень электролита в аккумуляторе и доливайте воду, если она убывает, чтобы сохранить оптимальное chemische состояние пластин.

Устанавливайте на генератор стабилизирующий вентиль, который поможет предотвратить скачки напряжения и снизить нагрузку на систему электрической цепи.

Своевременно заменяйте аккумулятор и генератор при обнаружении снижения их эффективности, чтобы не допустить серьезных поломок и аварийных ситуаций на дороге.
