Если в вашей Киа Рио 4 перестала работать электроника или каким-то устройством перестал подаваться ток, первым делом нужно проверить блок предохранителей. Надёжность системы электропитания напрямую зависит от исправности предохранителей, зато замена занимает немного времени, особенно если заранее подготовить схему. В статье подробно расскажем, как правильно найти блок предохранителей, ознакомимся со схемами и дадим советы, которые помогут выполнить замену без лишних хлопот.
Дополнительные рекомендации помогут своевременно избежать повреждений электросистемы: правильная диагностика, подбор запасных элементов и аккуратное обращение с предохранителями сделают процедуру безопасной и быстрой. Начнем с того, где находится блок предохранителей в Kia Rio 4, какие инструменты станут в помощь, а также познакомимся с ключевыми особенностями схемы, чтобы быстро найти нужный элемент и привести его в порядок.
Расположение и схема блока предохранителей в Киа Рио 4
Расположение блока предохранителей в Киа Рио 4 находится под капотом, справа от аккумулятора. Для доступа откройте крышку и аккуратно снимите ее, чтобы увидеть внутренние предохранители и реле. Внутри крышки есть схема с обозначениями, которая поможет точно определить расположение каждого предохранителя.
Основной блок находится в специальном отсеке, разделенном на две части: одну для предохранителей высокого тока, вторую – для мелких предохранителей и реле. Предохранители для электроники, таких как фары и приборная панель, размещены ближе к левому краю. Предохранители, отвечающие за системы защиты двигателя, расположены в центре блока.
Схема предохранителей выполнена в виде таблицы внутри крышки, где каждому элементу соответствует номер и функция. Например, предохранитель №1 отвечает за цепи освещения, №2 – за электросхему вентиляции, №3 – за ABS и так далее. Так вы легко найдете нужный предохранитель, ориентируясь по схеме.
Для замены предохранителя снимите его при помощи пластикового инструмент или пальцами, избегая повреждений. Обратите внимание на цвет и номер – он показывает номинальный ток, который нельзя превышать при подборе замены. После установки проверьте работу системы, чтобы убедиться, что замена прошла успешно.

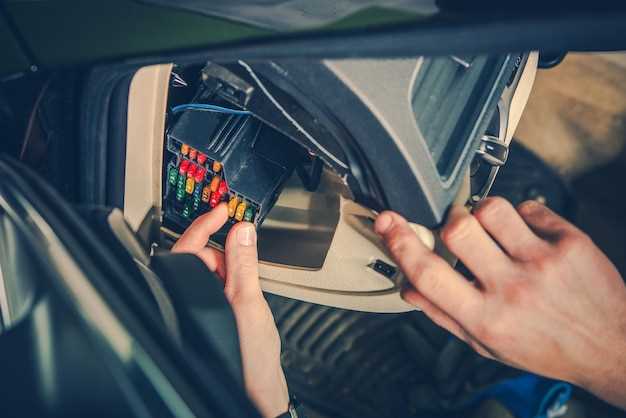

Основное место расположения блока предохранителей в салоне
Блок предохранителей в салоне автомобиля Киа Рио 4 чаще всего находится под крышкой, расположенной слева от рулевой колонки. Откройте водительскую дверь и найдите небольшую панель, которая легко снимается или откидывается. Обычно крышка крепится на клипсах или маленьких винтах, которые легко отстегиваются рукой или с помощью нужных инструментов.
Обратите внимание, что для доступа к предохранителям не нужно забирать весь блок, достаточно аккуратно снять крышку. Перед этим рекомендуется отключить зажигание, чтобы избежать короткого замыкания, и подготовить чистое, хорошо освещенное место для работы. Внутри вы обнаружите схему, нанесенную на внутреннюю сторону крышки, которая поможет быстро определить нужный предохранитель по номерам и назначениям.
Для удобства многие водители используют небольшие магнитные или пластиковые контейнеры для хранения запасных предохранителей. После снятия крышки убедитесь, что все предохранители находятся на своих местах и не повреждены. Если обнаружите перегоревшие элементы, замените их на идентичные по характеристикам, указанным в схеме. Такой подход позволяет быстро устранить неисправность и возвращает работоспособность электросистем автомобиля.
Эта зона считается основной точкой доступа к предохранителям в салоне квадроцикла, и именно там проходят электросети, управляющие вспомогательными системами, освещением и другими агрегатами. Следите за состоянием крышки и не допускайте попадания пыли или влаги внутрь блока, чтобы сохранять надежность и долговечность системы.
Расположение блока предохранителей в моторном отсеке
Для быстрого доступа к блоку предохранителей откройте капот и найдите пластиковую крышку, расположенную слева или справа от двигателя. Обычно она закреплена зажимами или защелками, которые легко снимаются вручную. После снятия крышки вы увидите расположение предохранителей на схеме, нанесенной с внутренней стороны крышки или рядом с самим блоком.
Сам блок предохранителей закреплен на металлической или пластиковой панели около воздушного фильтра или насосов, что облегчает его обнаружение. Он представляет собой небольшой пластиковый корпус с несколькими разъемами и крышками, защищающими предохранители и реле от загрязнений и влаги. Обратите внимание, что некоторые модели могут иметь два блока: один в моторном отсеке, другой внутри салона.
Для определения точного места следуйте за проводами, идущими от аккумулятора и распределительными коробками: они указывают направление к основным блокам электрооборудования. Советуем предварительно подготовить инструмент и чистую поверхность, чтобы аккуратно снять крышку и проверить состояние предохранителей при необходимости заменить поврежденные элементы.

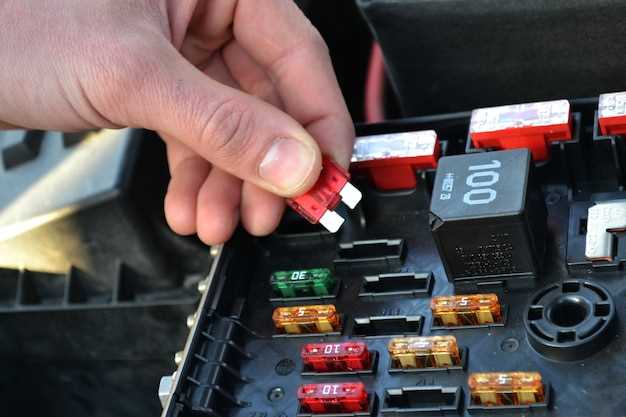

Обозначение схемы и расположение номиналов предохранителей
Перед началом работы определите расположение блока предохранителей, он обычно находится под капотом или в салоне по левому или правому боку панели. На крышке блока нанесена схематическая карта, которая показывает расположение каждого предохранителя и их назначение.
Обратите внимание на маркировку предохранителей, чаще всего они имеют номера или буквы, например, F1, F2, F3 или номера в виде цифр. Каждому предохранителю присвоено определённое значение номинала в амперах, например, 10А, 15А, 20А. Эти значения указывают максимально допустимый ток для данного предохранителя и позволяют избежать повреждения цепи при перегрузке.
На схеме рядом с каждым предохранителем указано его назначение, например, «Освещение», «Электросхема стеклоподъемников», «Блок предохранителей двигателя» и так далее. Не забудьте сверить маркировку и расположение с таблицей ниже для быстрого поиска:
| Номер предохранителя | Номинал в амперах | Расположение | Назначение |
|---|---|---|---|
| F1 | 15 | Под капотом, справа | Освещение салона |
| F2 | 10 | Под капотом, слева | Блок электронных систем |
| F3 | 20 | В салоне, слева от руля | Стеклоподъемники и зеркала |
| F4 | 25 | В салоне, справа | Обогрев заднего стекла |
| F5 | 15 | Под капотом, в центре | Инжектор и датчики двигателя |
Обозначение схемы предохранителей поможет быстро определить проблемную цепь и безопасно заменить повреждённый предохранитель, избегая повреждений электрической системы автомобиля.
Инструкция по самостоятельной проверке схемы в руководстве владельца
Откройте раздел схем электрооборудования и найдите схему блока предохранителей специально для Киа Рио 4. Обратите внимание на маркировку и обозначения, которые показывают расположение предохранителей и их назначение. Используйте таблицу или ключ к символам, чтобы быстро понять, какой предохранитель отвечает за конкретную систему, например, за освещение или аудиосистему.
Проверьте страницу с изображением схемы, убедившись, что она соответствует вашей модели и году выпуска автомобиля. Сравните расположение предохранителей на схеме с их расположением в блоке, чтобы убедиться в правильности идентификации. Обычно схемы в руководстве делаются цветными и с четкими обозначениями, что облегчает поиск.
Внимательно изучите обозначения, указывающие на номинальный ток предохранителя и его характеристику. Это помогает определить, какой предохранитель нужно проверить или заменить при возникновении проблем. Отметьте предохранители, которые связаны с системы, вызывающими неисправности, для дальнейших проверок.
Для проверки перед извлечением предохранителя осмотрите его визуально через прозрачную крышку блока: наличие обгоревших участков, обломанных элементов или темных пятен говорит о необходимости замены. После этого снимите предохранитель и убедитесь, что металлическая оплетка или перемычка внутри не повреждена. Проверьте его на наличие разрывов или заеданий.
После визуальной проверки используйте мультиметр или тестер для проверки целостности элемента. Установите прибор в режим прозвонки или сопротивления и осторожно коснитесь двумя щупами контактов предохранителя. Непрерывность цикла и отсутствие сопротивления свидетельствуют о исправности, прерывистая цепь – о необходимости замены.
Запишите результаты проверки и сравните с данными из схемы и руководства. Если предохранитель полностью исправен, возвращайте его на место, убедившись, что он зафиксирован плотно и правильно ориентирован. В случае обнаружения повреждений необходимо заменить предохранитель на аналогичный по номинальному току и типу.
Процесс замены предохранителей: пошаговая инструкция и советы
Для начала убедитесь, что автомобиль выключен, а ключ извлечен из замка зажигания, чтобы избежать короткого замыкания и повреждения электросистемы.
Откройте крышку блока предохранителей, аккуратно потянув за фиксатор или защёлку. Переключатель обычно расположен в панели приборов или под капотом на стенке моторного отсека.
Используйте схему, расположенную на внутренней стороне крышки или в инструкции, чтобы найти нужный предохранитель. Обычно предохранители маркированы номерами или символами электросистем.
| Шаг | Действие |
|---|---|
| 1 | Определите поврежденный предохранитель, визуально проверяя наличие обгоревших элементов или повреждений в прозрачной части корпуса. |
| 2 | Используйте плоскогубцы или специальный инструмент для извлечения, аккуратно вытяните дефектный предохранитель. |
| 3 | Обратите внимание на номинальное значение предохранителя (амперы). Оно указано на корпусе или в схеме. Подберите новый такой же по характеристикам. |
| 4 | Вставьте новый предохранитель в гнездо, убедившись, что он плотно зафиксирован и его контакты совпадают с пазами. |
| 5 | Закройте крышку блока предохранителей, защёлкнув её до щелчка. Проверьте, чтобы ничего не мешало и не было зажато. |
| 6 | Запустите двигатель и проверьте работу системы, функцию, которая вызвала проблему. В случае повторного срабатывания или неисправности – повторите диагностику. |
Если после замены предохранителя проблема сохраняется, стоит искать причину короткого замыкания или обратиться к специалисту. Не забывайте держать под рукой запасные предохранители подходящих размеров и номиналов для быстрого реагирования на любые неполадки.
Инструменты и материалы, необходимые для замены
Для успешной замены блока предохранителей потребуется набор основных инструментов и материалов. Начинайте с отвертки с плоским и крестовым наконечником, которая поможет снять пластиковые крышки и расположить предохранители.
Обязательно подготовьте мультиметр или тестер для проверки исправности предохранителей и электрической цепи. Это ускорит диагностику и обезопасит от ошибок.
Также пригодятся плоскогубцы или пассатижи для аккуратного вытягивания перегоревших предохранителей и установки новых. Компактный набор из изолированных инструментов станет дополнительной помощью при работе с мелкими деталями.
Для защиты электросервиса приобретите резиновый перчаточный слой, который снизит риск поражения током, и освежитель воздуха или фонарик, чтобы освободить рабочее пространство и улучшить видимость внутри панели.
В качестве материала подготовьте запасные предохранители соответствующего типа и номинала, указанных в инструкции к автомобилю. Желательно иметь парочку лишних на всякий случай.
Перед началом работы убедитесь, что у вас есть мягкая тряпка или ткань для поддержки выкручиваемых элементов и предотвращения их повреждения при осуществлении ремонтных работ.
Выбор и идентификация поврежденного предохранителя
Начинайте с визуального осмотра блока предохранителей. Обратите внимание на предохранители с подплавленными или обгоревшими элементами. Обычно поврежденный предохранитель в таком состоянии имеет обгоревшую нить или полностью разорванную цепь внутри корпуса.
Используйте схему блока предохранителей для определения нужной позиции. Средства, такие как схема, расположенная на крышке блока или в руководстве пользователя, помогут точно найти соответствующий предохранитель для конкретной системы.
Проверьте предохранитель мультиметром в режиме прозвонки или измерения сопротивления. Рабочий предохранитель покажет низкое сопротивление или прозвонку, тогда как поврежденный – не даст ни сопротивления, ни сигнала. Визуальная диагностика должна подтверждаться этим тестом.
Обратите внимание на цвет и маркировку корпуса предохранителя. Например, предохранители красного цвета обычно рассчитаны на 10 А, зеленые – на 30 А. Выбирайте замену только подходящего типа и номинала, чтобы не создавать опасных ситуаций.
При обнаружении поврежденного предохранителя сразу заменяйте его на новый с аналогичным номиналом. Не устанавливайте предохранители с большим или меньшим значением тока, поскольку это может привести к поломкам или повреждению электросистемы.
Перед заменой отключите аккумулятор и убедитесь в безопасности работы. После установки нового предохранителя напишите в цепи, чтобы удостовериться в правильной работе системы, и повторно проведите проверку на наличие неисправностей.
Правильная методика извлечения и установки предохранителя
Перед началом работы отключите аккумулятор, чтобы избежать коротких замыканий. Используйте пластиковую отвёртку или специальный защип для аккуратного извлечения предохранителя, избегая повреждений корпуса блока.
Для извлечения вытяните предохранитель плавными, равномерными движениями, не применяя силу и не дергая резко. Обратите внимание на его расположение – пометьте или сфотографируйте для правильной установки.
Перед установкой убедитесь, что новый предохранитель соответствует модели оригинала по номиналу и типу. Удерживая его за клеммы, аккуратно вставьте в разъем, проверяя, что он зафиксировался полностью и плотно.
Во время установки убедитесь, что все контакты чистые и без повреждений. Не используйте металлические инструменты для вставки, чтобы не повредить корпуса или контакты.
После завершения процедуры снова подключите аккумулятор, включите зажигание и проверьте работу соответствующей системы. Тщательная проверка поможет убедиться, что предохранитель установлен правильно и функционирует исправно.
Правильная методика извлечения и установки предохранителя
Проверка работы цепи после замены предохранителя и профилактика неисправностей
После установки нового предохранителя подключите электрику и включите соответствующие функции, чтобы убедиться в нормальной работе цепи. Используйте мультиметр для проверки наличия напряжения на контактах цепи и убедитесь, что предохранитель исправен и обеспечивает питание устройств без скачков или пропаданий тока.
Обратите внимание на отсутствие нагрева или запаха горелого – такие признаки могут указывать на неправильную установку или повреждение проводки. Проверьте, надежно ли закреплены все разъемы и контакты, избегая ослабленных соединений, вызывающих искрение или нагрев.
Для профилактики неисправностей регулярно осматривайте состояние проводки и контактов на наличие окисления, коррозии или повреждений. Используйте специальные смазочные материалы, защищающие соединения, и устраняйте налет быстрее, чем его образование станет серьезной проблемой.
Не забывайте проводить визуальный осмотр предохранителя и его держателя при каждом обслуживании. Замена предохранителя должна сопровождаться очисткой и проверкой контактов, предотвращая развитие сбоев из-за загрязнений или окисления.
Если после замены предохранителя цепь продолжает не работать или возникают сбои, проверьте целостность проводки и наличие коротких замыканий. Особое внимание уделите местам соединений, где провода могут быть повреждены или неправильно подсоединены. Протягивайте провода аккуратно, избегая натяжения и перекручиваний.
