Обеспечьте правильную работу передних габаритных огней, следуя простым монтажным шагам. Чтобы обеспечить надежность и безопасность, начните с отключения аккумулятора, что предотвратит короткое замыкание. Затем отсоедините старую проводку, проверив целостность самих габаритных огней и корпуса фар. После подготовки переходим к прокладке новых проводов, обращая внимание, чтобы они не зажимались и не трещали.
На следующем этапе важно правильно подключить проводку к разъемам и зафиксировать ее с помощью клипс или изоленты. В этом случае избегайте скручивания и изломов, чтобы избежать сбоев. Проверьте качество соединений, убедившись, что они надежно закреплены, а изоляция полностью закрывает контактные части. Так вы получите долговечную и безопасную проводку, которая не даст сбоя в работе габаритных огней даже при длительной эксплуатации.
Подготовка и сбор инструментов для выполнения работы
Для демонтажа и установки передних габаритных огней на Логане понадобится набор конкретных инструментов. Начинайте сTorx-отвертки T25, она потребуется для откручивания крепежных элементов корпуса габарита. Также возьмите обычную плоскую отвертку средней толщины для снятия пластиковых клипс и фиксаторов. Не забудьте включить в список набор ключей на 10 и 8 миллиметров – они пригодятся для отвинчивания крепежных болтов.
| Инструмент | Назначение |
|---|---|
| Торох-отвертка T25 | Вывернуть боковые и задние крепежи корпуса габарита |
| Плоская отвертка | Снять пластиковые защелки, фиксаторы и аккуратно отделить корпус |
| Ключи 8 мм и 10 мм | Открутить основные крепежные болты задней части габарита |
| Пассатижи или съемник клипс | Удалить пластиковые фиксаторы и клипсы без повреждений |
| Цветной изолент или рукоятка для руки | Обойтись без повреждений электропроводки при отделении проводов |
Подготовьте рабочую область – разложите инструменты так, чтобы к каждому был быстрый доступ. Используйте мягкую ткань или падоконницу, чтобы не поцарапать детали кузова. Если есть аккумулятор, отключите его для исключения короткого замыкания и случайного срабатывания электросистемы во время работ. Таким образом, предварительные меры обеспечат безопасность и комфорт при выполнении проводки и монтаже габаритных огней.
Учёт необходимых инструментов и материалов
Для качественного монтажа проводки к передним габаритам на Логане потребуется набор инструментов, который обеспечит быстроту и точность работы.
Понадобится набор отверток с крестовой и плоской насадками, а также ключи на 10 и 8 миллиметров для снятия и закрепления крепежных элементов.
Используйте изолированную мультиметровую щупы, чтобы проверить контакт и правильность подключения проводки, избегая возможных ошибок.
Для обработки проводов пригодятся кусачки и крутые клещи, которые помогут обрезать лишний кабель и подготовить его к подключению.
Не забудьте о термоусадочных трубках или изоленте для надёжного изоляционного соединения, чтобы устранить риск короткого замыкания.
Мини-отвертка для загибания и фиксации проводов в малодоступных местах значительно ускорит работу и снизит шанс повреждений.
Для маркировки кабелей пригодятся яркие метки и маркер, что упростит идентификацию контактов и исключит ошибки при сборке.
Обязательно подготовьте запасные материалы, такие как дополнительные изоляционные элементы и небольшие кронштейны, на случай непредвиденных ситуаций.

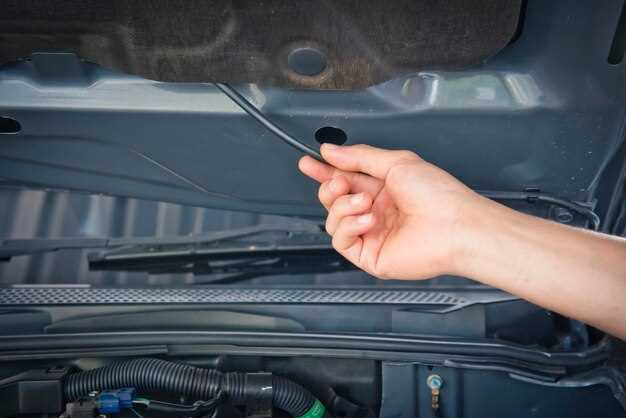

Подготовка рабочего места и авто
Очистите пространство вокруг автомобиля, чтобы обеспечить свободный доступ к передним габаритам и проводке. Освободите место под капотом, удалив ненужные предметы и защищая конструкцию от пыли и грязи.
Загрузите необходимые инструменты: отвертки, плоскогубцы, изоленту, мультиметр и светильник с хорошим освещением. Разложите их в доступных местах, чтобы ускорить работу и избежать лишних поисков во время процесса.
Обеспечьте устойчивую и ровную поверхность для работы: используйте деревянные или пластиковые подставки под руки или инструменты, чтобы избежать их повреждения или потери при работе под капотом.
Настройте авто так, чтобы оно находилось в полностью выключенном положении, зафиксируйте рычаг переключения передач в нейтральном положении или положении «Паркинг». Откройте капот, закрепите его подпорками, чтобы не пришлось держать вручную.
Перед началом работ отключите аккумулятор, чтобы исключить риск короткого замыкания или случайного срабатывания электронных систем. Проверьте наличие защиты или изолирующих вставок на клеммах аккумулятора, чтобы избежать травм.
Рекомендации по безопасности при работе с электрикой
Перед началом работы обязательно отключите аккумулятор, чтобы исключить случайное короткое замыкание или поражение током. Используйте проверенное тестером оборудование для подтверждения отсутствия напряжения в проводке. Надевайте изолированные перчатки и обувь с высоким уровнем защиты, чтобы снизить риск поражения в случае случайного контакта с электричеством.
Работайте в хорошо освещенном помещении и избегайте работы в влажных условиях – вода значительно повышает опасность поражения током. При необходимости используйте изолированные инструменты и убедитесь, что они в исправном состоянии, без повреждений изоляции. Перед подключением новых элементов проводки внимательно проверяйте правильность соединений, чтобы избежать коротких замыканий и возможных пожаров.
Не превышайте допустимую нагрузку на цепь и поддерживайте надежную фиксацию всех соединений. Если есть сомнения в своих навыках или знаниях, лучше обратиться к специалисту или профессиональной электрике. Помните, что неправильная проводка увеличивает риск повреждения автомобиля, что в дальнейшем может привести к серьезным неисправностям и опасным ситуациям на дороге.
Проверка наличия схемы электропроводки перед началом
Перед тем как приступить к работе, найдите и изучите оригинальную схему электропроводки для Логана. Это обеспечит ясное представление о расположении проводов, предохранителей и соединений, что значительно снизит риск ошибок.
Основной шаг – проверить наличие документации в технической литературе или сервисной книжке автомобиля. Если схема отсутствует в бумажном виде, попробуйте найти ее в электронных источниках или на специализированных форумах. Монтажные схемы часто присутствуют в электронных руководствах по ремонту.
Обратите внимание на визуальные особенности существующих проводов. Надписи, маркировка, цветовые обозначения помогают сопоставить их с указанными на схеме. Совпадение этих данных гарантирует точное выполнение всех соединений без ошибок.
Перед началом работ подготовьте распечатанный или электронный вариант схемы. Используйте увеличительные стекла или увеличивающий экран для детальной проработки сложных участков. Чем больше информации перед глазами, тем проще ориентироваться и избежать ошибок при монтажных работах.
Проверьте актуальность схемы. Иногда модели автомобиля могут иметь небольшие изменения в проводке, в результате чего старые схемы не полностью совпадают с реальностью. В таком случае уточняйте детали у надежных источников или техподдержки производителя.
Пошаговая инструкция по проводке габаритных огней
Отрежьте необходимый кусок провода длиной около 50 сантиметров, чтобы подключить габаритные огни к электросистеме автомобиля. Обозначьте его для удобства выполнения дальнейших подключений.
Обесточьте цепь, отключив аккумулятор. Это снизит риск короткого замыкания или травмы во время работы.
Найдите соответствующий предохранитель в блоке предохранителей, отвечающий за габаритные огни. Обычно он обозначен как ‘габарит’ или ‘передние огни’.
Подключите один конец провода к клемме соответствующего предохранителя, использовав специальный клеммник или монтажный зажим для надежного контакта. Убедитесь, что соединение выполнено плотно и без окисления.
Проложите провод вдоль двери или арки колеса, избегая горячих или движущихся элементов, чтобы не повредить изоляцию при эксплуатации.
Доведите второй конец провода к месту установки габаритных огней, обычно это корпус фары или отдельные световые модули.
Соедините провод с массой – обычно с металлическим корпусом кузова или специальной клеммой, предназначенной для заземления. Проверьте качество контакта, чтобы исключить пропадание сигнала или мерцание огней.
Заизолируйте все соединения изолентой или термоусадочной трубкой, чтобы исключить контакт с окружающей средой и повреждение провода при дальнейшем использовании.
После завершения всех подключений установите габаритные огни, закрепите их по месту. Восстановите питание автомобиля и протестируйте работу огней – они должны зажечься при включении соответствующего положения переключателя.
Демонтаж старых или повреждённых проводов
Удалите старые провода, аккуратно освободив их от креплений и зажимов, чтобы не повредить окружающие элементы. Используйте плоскогубцы или кусачки для аккуратного обрезания изоляции в месте соединения, избегая сильного натяжения, которое может повредить контактные соединения или другие провода.
Удаляйте повреждённые участки, аккуратно срезая их без усилий и не растягивая оставшуюся часть провода. Проверяйте состояние каждого провода перед установкой новых кабелей – избегайте использования участков с трещинами, изломами или обгоревшими изоляциями.
Когда удаляете повредённые провода, убедитесь, что источник питания отключен. Надевайте защитные перчатки, чтобы избежать возможных травм или электрического удара. После демонтажа очищайте место от остатков изоляции и кусочков кабелей, чтобы подготовить его под новые соединения.
Если старые провода закреплены с помощью зажимов или хомутов, аккуратно освободите их, не устанавливая дополнительное давление. В случае необходимости используйте отвёртку для аккуратного снятия зажимов, при этом избегайте чрезмерных усилий, чтобы не повредить монтажные поверхности.
Подключение к блокам предохранителей или реле
Для точечного подключения установите разветвитель или разветвляющий колодка, которая подойдет под размер предохранителя или реле. Важно помнить, что подключение должно происходить к линии с постоянным или возбуждающим током, соответствующим нагрузке габаритных огней, чтобы избежать перегрузки или сбоев в работе цепи.
Перед монтажом отключите минусовую клемму аккумулятора, чтобы обезопасить работу с электросистемой автомобиля. После этого подсоедините провод к выбранному предохранителю или реле, придерживаясь схемы и точно определяя контакты. Не забудьте зафиксировать провод с помощью изоленты или монтажных зажимов, чтобы исключить возможное расцепление при эксплуатации.
После подключения проверьте работу цепи, включив зажигание и активировав соответствующие габариты. Используйте мультиметр для проверки наличия напряжения на подключенном участке, чтобы убедиться в правильности соединения. В случае обнаружения неполадок повторно проверяйте качество контактов и правильность схемы.
Прокладка проводки и фиксация кабелей
Для правильной прокладки проводки используйте цветовую маркировку кабелей, чтобы облегчить последующее обслуживание и диагностику. Начинайте с определения наиболее краткого маршрута от передних габаритов к блокам питания и зафиксируйте кабели с помощью специальных клипс или держателей.
Обеспечьте достаточный запас длины кабелей на изгибах и поворотах, избегайте натяжения, чтобы предотвратить повреждение изоляции. Используйте гофрированные трубки или защитные рукава на участках, где кабели проходят через острые углы или возле острых металлических краев.
Используйте тканевые или пластиковые стяжки с зажимами для фиксации проводов по длинным участкам. Распределяйте кабели равномерно, избегая скоплений, которые могут создавать избыточное напряжение или мешать другим системам автомобиля.
Следите за тем, чтобы кабели не мешали закрытию капота и не препятствовали работе механизмов. Кабели должны быть закреплены так, чтобы не вибрировать при движении и не изнашиваться при тряске. Не забывайте регулярно проверять фиксацию и при необходимости подтягивать стяжки.
На концах кабелей устанавливайте разъемы с защитным покрытием. Используйте термоусадочную трубку для герметизации соединений и предотвращения попадания влаги. В конце маршрута аккуратно закрепите провода возле габаритных ламп, избегайте слишком плотных зажимов, чтобы не повреждать изоляцию.
Настройка и проверка работы габаритных огней после установки
Для проверки правильности подключения включите зажигание и переключите режим фар в положение, где активируются габаритные огни. Наблюдайте за свечением каждого огня – они должны светиться равномерно и без мерцания. Если возникли слабые или мигающие огни, перепроверьте соединения и качество контактов. Обратите внимание на надежность фиксации проводов, избегайте их растяжения или повреждений.
После выбора режима внимательно проверьте работу габаритных огней, используя дистанционный контроль или подсветку в салоне. При этом убедитесь, что все огни включены и выключены одновременно, реагируя на переключатель. Если в системе присутствуют дополнительные элементы, такие как предохранители или реле, осмотрите их на наличие повреждений и правильность установки.
Рекомендуется проверить работу габаритных огней в тёмное время суток или при недостатке освещённости, чтобы убедиться в равномерности свечения и отсутствии слабых участков. При необходимости отрегулируйте крепление световых приборов или поменяйте лампадки – яркость и направление огней должны соответствовать стандартам, безопасным для встречных водителей.
Для точной настройки положения габаритных огней используйте регулировочные винты или рычаги крепления, которые есть на большинстве моделей. После настройки зафиксируйте их, чтобы избежать смещения при движении. Еще раз проверьте работу огней, чтобы удостовериться, что регулировка прошла успешно и световая пучность не режет глаз встречным авто.
Советы по избеганию типичных ошибок при монтаже
Перед началом работы обязательно проверьте правильность подключения провода к лампе и колодке, чтобы избежать короткого замыкания или неправильной работы сигнальной системы. Используйте качественные инструменты, такие как отвертка с изолированными рукоятками и изоленту, чтобы не повредить провода и обеспечить крепкое соединение. Не торопитесь, аккуратно укладывайте провода, избегая их перегиба или чрезмерной натяжки, чтобы не нарушить целостность изоляции. Не забывайте закреплять провода крепкими клипсами или поэлементно фиксировать их монтажным скотчем, избегая провисания и попадания влаги. При монтаже избегайте пересекающихся и перекрещивающихся проводов, чтобы избежать путаницы и возможных замыканий. Перед финальной проверкой убедитесь, что все соединения надежно закреплены, а провода не касаются острых металлических элементов кузова. Не экономьте на качестве комплектующих, выбирайте только проверенные и сертифицированные детали. В процессе работы избегайте касания оголенных проводов руками, чтобы не случайно испортить соединения или получить поражение электрическим током. Уделите особое внимание правильной изоляции соединений, используйте термоусадочные или изоленту, чтобы защитить от влаги и механических повреждений. Следите за тем, чтобы все компоненты и провода были размещены так, чтобы не мешать работе других систем автомобиля, а монтаж не затруднял открывание капота или доступа к другим узлам. Переостановите проверки и корректировки, если обнаружите непостоянный контакт или слабое крепление, чтобы избежать проблем на дороге.
