Реле зарядки на ВАЗ 2114 часто располагается в блоке предохранителей под капотом, что делает его доступным для проверки и замены без сложных разборок. Чтобы быстро найти его, стоит начать с поиска панели предохранителей, которая находится слева от моторного отсека, рядом с блоком реле и предохранителями.
Обратите внимание на наличие маркировки внутри крышки блока, где указано расположение элементов. Ниже идут конкретные советы по определению местонахождения реле зарядки, чтобы сделать этот процесс более понятным и быстрым.
Определение местоположения реле зарядки и предварительные подготовительные шаги
Для начала откройте капот и найдите блок предохранителей. Он обычно располагается слева или справа от моторного отсека, ближе к салону или к аккумулятору. Для точной идентификации используйте схему, которая находится на крышке блока или в руководстве по эксплуатации автомобиля.
После этого отключите аккумулятор, чтобы избежать короткого замыкания. Для этого выкрутите отрицательную клемму и отсоедините её. Перед работой обязательно снимите защитный кожух или крышку блока предохранителей, которая иногда закрывает реле зарядки.
Посмотрите на сам блок и осмотрите его. Реле зарядки обычно представляет собой небольшое пластиковое устройство с двумя или тремя контактами. Обычно оно расположено на боковой стенке блока или закреплено внутри него, чаще всего — со стороны мотора или боковой части блока предохранителей.
Обратите внимание на маркировку внутри крышки блока или сбоку реле – часто возле него есть обозначения “Реле зарядки” или “Regulator”. Еще один способ – найти реле, ориентируясь на цвет и форму, оно бывает двух или трех контактов, квадратным или прямоугольным корпусом.
Итак, после определения предполагаемого местоположения, аккуратно отсоедините его. Используйте подходящий инструмент – обычно это отвертка или пассатижи – чтобы освободить крепления и вынуть реле.
Перед дальнейшими действиями убедитесь в наличии запасных элементов или подготовьте инструменты: мультиметр для проверки работы реле, отвертки и защитные перчатки. Так подготовка экономит время и избегает ошибок в процессе диагностики или замены.
Обзор типичных мест расположения реле зарядки на ВАЗ 2114
На большинстве автомобилей ВАЗ 2114 реле зарядки размещается в блоке предохранителей и реле, расположенном под панелью приборов. Обычно его можно найти в левом или правом блоке вместе с другими реле и предохранителями. Перед поиском рекомендуется снять крышку блока, чтобы ознакомиться с маркировкой, которая поможет определить нужное реле.
Часто реле зарядки находится в непосредственной близости к аккумулятору и генератору, так как именно эти компоненты связаны с процессом зарядки батареи. В некоторых моделях ВАЗ 2114 реле расположено на панели со стороны водителя, рядом с капитальным блоком предохранителей, закреплённым на металлическом каркасе кузова.
Дополнительно, возможное место нахождения – область около моторного щитка или подкапотного пространства, где установлены основные электросистемы. Некоторые водители обнаруживают реле в центральной части моторного отсека, закреплённым на штатных кронштейнах или металлическую пластину, которая держит несколько реле в одном блоке.
| Место расположения | Описание | Время поиска |
|---|---|---|
| Блок предохранителей под панелью приборов | На левой или правой стороне, с маркировкой ‘Реле зарядки’ | Несколько минут после снятия крышки |
| Рядом с генератором или аккумулятором | Под крышкой моторного отсека или на металлическом каркасе | Пару минут у моторного щитка |
| Подкапотное крепление | На штатных пластинах или кронштейнах, закреплённых на кузове | Несколько минут, ориентируясь по электросхеме |

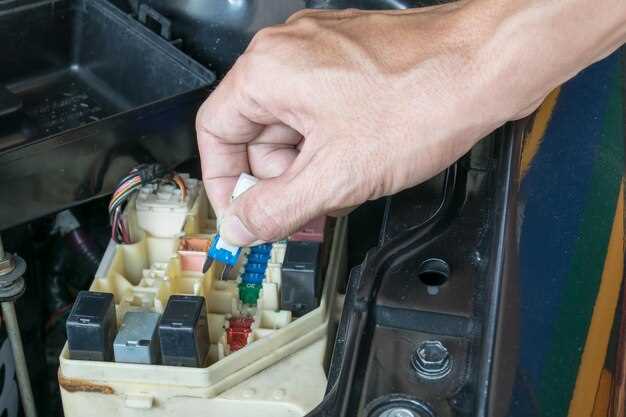

Инструменты и материалы, необходимые для проверки и замены реле
Для проверки и замены реле зарядки на ВАЗ 2114 потребуется набор основных инструментов. Возьмите качественный плоский и крестовой отвёртки, чтобы легко снять защитные крышки и аккуратно отключить контакты.
Рекомендуется подготовить мультиметр, который позволит провести проверку исправности реле и зарядной системы. Также пригодится набор ключей на 10 и 12 мм для откручивания крепежных элементов и болтов.
Дополнительные материалы включают изоленту или термоусадочную трубку, если потребуется восстановить изоляцию или заменить повреждённые соединения. Не забудьте о защитных рукавицах для безопасности при работе с электросистемой.
Обученный набор инструментов, включающий специальные щупы или тонкий плоскогубцы, упростит доступ к труднодоступным разъёмам и поможет аккуратно разъединять контакты без повреждений.
Для аккуратной установки и предотвращения короткого замыкания рекомендуется иметь подставки или ткань, чтобы класть снятые детали, и освещение, чтобы хорошо видеть все компоненты в процессе работы.

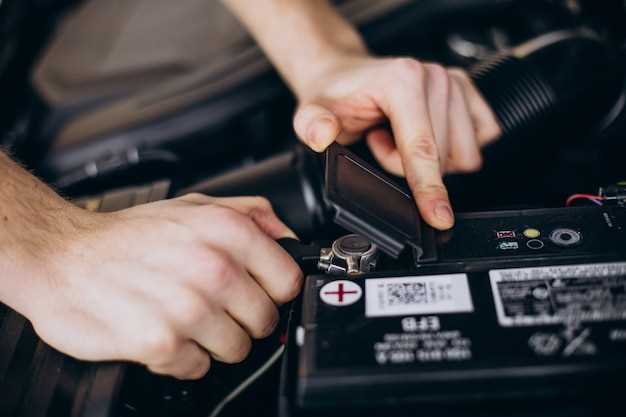

Как подготовить автомобиль к осмотру: безопасность и отключение аккумулятора
Перед началом проверки реле зарядки отключите минусовую клемму аккумулятора, чтобы исключить короткое замыкание и избежать искрения. Используйте подходящий гаечный ключ, чтобы надежно открутить болт на минусовой клемме, и аккуратно снимите её, не прикасаясь к металлическим частям кузова или двигателя.
Перед демонтажем убедитесь, что все электроприборы в автомобиле выключены, а ключ зажигания – в положении «выключено». Это снизит риск повреждения компонентов системы и электросхем. Также проверьте, чтобы окружающая область была чистой и свободной от влаги, масла и фильтров, которые могут мешать работе.
Для предотвращения случайного повторного замыкания, зафиксируйте снятую клемму или изолируйте её электропластырем. В случае необходимости, отложите аккумулятор в безопасное место подальше от металлических предметов и источников искрения, чтобы избежать опасных ситуаций при работе с электросистемой.
| Шаг | Действие |
|---|---|
| 1 | Отключите минусовую клемму аккумулятора при помощи гаечного ключа |
| 2 | Обеспечьте отсутствие электропитания в системе перед осмотром |
| 3 | Проверьте окружение на наличие влаги, масла или посторонних предметов |
| 4 | Зафиксируйте или изолируйте снятую клемму для безопасности |
| 5 | При необходимости переместите аккумулятор в безопасное место |
Диагностика признаков неисправности реле зарядки
Обратите внимание на поведение двигателя и электросистемы автомобиля. Если при запуске возникают трудности, есть перебои в работе электрооборудования или внезапно отключаются фары, возможна проблема с реле зарядки.
Проверяйте наличие зарядки аккумулятора. Используйте мультиметр, чтобы измерить напряжение на клеммах АКБ при заведённом двигателе – оно должно быть в диапазоне 13,8–14,4 В. Значения ниже указывают на возможные неполадки в цепи генератора или реле.
- Обратите внимание на звук: щелчки при включении зажигания или запуске двигателя могут свидетельствовать о работе реле. Если звуков нет или он неоднократный и слабый, реле может не функционировать должным образом.
- Проверьте работу указателей и приборов: снижение уровня заряда, мигание ламп зарядки или индикатора аккумулятора явно сигнализируют о возможных дефектах в цепи.
- Обратите внимание на возникновение признаков внутреннего износа реле, таких как заедание контактов или наличие необычного запаха при работе автомобиля.
Для более точной диагностики используйте схему электропроводки и проверяйте реле по отдельности. Тестирование включает снятие реле, его прозвон на рабочий ток и проверку контактов на наличие коррозии или механических повреждений.
Если наблюдаются эти признаки, рекомендуется заменить реле зарядки или провести более глубокую проверку цепи генератора для исключения других неисправностей.
Пошаговая инструкция по проверке и замене реле зарядки на ВАЗ 2114
Отключите минусовую клемму аккумулятора, чтобы избежать короткого замыкания и повреждений электрооборудования.
Откройте капот и найдите блок предохранителей и реле, расположенный в боксе под капотом. Обычно он находится слева или справа от двигателя, рядом с моторным щитом.
Внимательно извлеките крышку блока предохранителей, чтобы получить доступ к реле зарядки. Для этого нажмите защелки или снимите крепеж, если они есть.
Определите реле зарядки по маркировке на корпусе или в инструкции по эксплуатации. Обычно оно обозначено как ‘Реле зарядки’ или ‘REG’ и размещается рядом с предохранителями системы зарядки.
Если вы планируете проверить исправность реле, извлеките его, нажав или повернув, в зависимости от модели. Проведите тестирование мультиметром: установите его в режим проверки сопротивления или прозвонки. При замыкании цепи реле должно показывать короткое замыкание, при отсутствии – разрыв.
Если реле не срабатывает или тест показывает отсутствие цепи, замените его. Для этого вставьте новое реле в гнездо до щелчка, убедившись в правильной ориентации контактов.
Проверьте работу системы, подключив минусовую клемму аккумулятора и запустив двигатель. Мониторите показатели на панели приборов – лампа зарядки должна погаснуть, а напряжение на клеммах аккумулятора – около 13,8-14,5 В при работе двигателя.
Если лампа зарядки загорается или напряжение ниже нормы, повторите проверки, убедившись в исправности проводки и креплений, или обратитесь к специалисту.
Снятие панели и доступа к реле зарядки
Перед началом работы открутите винты, фиксирующие панель приборов, обычно их две или три, расположенные по краям или внутри панели. Используйте крестовую отвертку для откручивания. После снятия винтов аккуратно отведите панель вперед, чтобы освободить её от креплений, и снимите, избегая резких движений, чтобы не повредить крепежные зажимы.
Обычно под панелью располагается блок предохранителей, а также разъёмы, соединяющие её с электросетью автомобиля. Осмотрите и отключите разъёмы, придерживая их за корпус, чтобы не повредить контактные пластины.
Достигнув нужного уровня, обнаружите защитный кожух или крышку, скрывающую реле зарядки. Если он закреплён винтами или защелками, аккуратно открутите или освобождайте зажимы. После этого у вас появится возможность добраться до самого реле или соответствующего модуля на плате.
При необходимости используйте плоскую отвертку или пластиковый инструмент для аккуратного подъёма или освобождения деталей. Следите за тем, чтобы не нарушить расположение проводов и разъёмов, фиксируйте их отдельно или делайте фото для последующей сборки.
Определение исправности реле: проверка мультиметром или тестером
Далее, проверьте контакты переключения. Подайте питание на катушку – на этом этапе используйте источник постоянного напряжения, соответствующий рабочему значению. При подаче питания реле должно срабатывать, размыкая или соединяя контакты. Мультиметр при этом покажет изменение сопротивления или прозвонку. Если при включении питания контакты не меняют состояние или реакция отсутствует, реле неисправно.
Обратите внимание на характер работы. В исправном реле при подаче питания слышен слабый щелчок, контакты должны переключиться. В случае их отсутствия или задержки, следует заменить реле. Важно помнить, что похожие признаки могут иметь и другие неисправности системы, поэтому полную проверку стоит проводить по рекомендациям конкретной модели ВАЗ 2114.
Как правильно установить новое реле зарядки
Начинайте с отключения минусовой клеммы аккумулятора, чтобы избежать короткого замыкания и сохранить электросистему в безопасности. После этого найдите штатное реле зарядки в отсеке под капотом, обычно оно расположено в блоке предохранителей или рядом с генератором.
Перед установкой нового реле осмотрите его на наличие повреждений и убедитесь, что оно соответствует характеристикам оригинала. Затем отсоедините старое реле, аккуратно выкрутив крепежные винты или освобождая фиксирующие защелки. Проверьте, чтобы контакты были чистыми и без окислов.
Проведите подключение нового реле в соответствии с маркировками или схемой. Вставьте контакты без усилий, чтобы не повредить пластик или металлические части. Зафиксируйте реле, затянув крепежные винты или защелки, убедившись, что оно установлено плотно и не шатается.
После этого снова подключите минусовую клемму аккумулятора. Включите зажигание и проверьте работу зарядного устройства, включив двигатель. Убедитесь, что индикатор зарядки на приборной панели загорается или гаснет в соответствии с состоянием системы.
Обратите внимание на чистоту контактов и правильность установки. Проведите тест по времени, чтобы убедиться в надежной работе реле и отсутствии дополнительных ошибок в системе питания. Завершите процесс, закрепив все панели и убедившись в отсутствии лишних шумов или необычных звуков.
Проверка работы системы после замены реле: запуск двигателя и мониторинг зарядки
После установки нового реле зарядки необходимо провести тестирование, чтобы убедиться в правильной работе системы. Начинайте с запуска двигателя и наблюдайте за индикаторами на панели приборов.
- При запуске двигателя проверьте, не загорается ли лампочка аккумулятора. Ее отсутствие говорит о нормальной зарядке.
- Выжмите кнопку или включите приборы, которые потребляют минимальное количество электроэнергии, чтобы убедиться, что напряжение в системе стабильно.
- Проверьте стрелку вольтметра, если он есть, она должна находиться в диапазоне 13,8–14,5 В. Это свидетельствует о правильной работе генератора и исправном реле.
Заряжайте двигатель на холостом ходу и наблюдайте за изменениями в показаниях вольтметра. Увеличение до 14,4 В указывает на правильную работу системы зарядки.
- Если лампочка аккумулятора все еще горит, отключите двигатель, проверьте надежность соединений и правильность установки реле.
- Обратите внимание на звук работы генератора. Он должен быть ровным, без сильных шумов или вибраций.
- Получите измерения в нескольких режимах работы двигателя: на холостом ходу и при увеличенной скорости. Постоянство показаний свидетельствует о корректной работе системы.
Если после выполнения всех этих шагов индикаторы и параметры остаются в пределах нормы, значит, реле устанавлино и функционирует правильно. В противном случае стоит проверить контакты, проводку, а также исправность самого генератора.
