Перед началом работы убедитесь, что уровень топлива в баке соответствует показанию стрелки. Если стрелка показывает неправдоподобное значение или зафиксирована в одном положении, потребуется корректировка датчика уровня топлива и его регулировка.
Иногда проблему можно решить простым подключением или снятием приборной панели для проверки состояния контактов и клемм. В других случаях потребуется установка нового датчика или регулировка его положения для точного отображения уровня топлива.
Подготовка и первичные проверки перед настройкой стрелки
Перед началом настройки стрелки уровня топлива убедитесь, что топливный бак полностью заполнен. Это позволит точно определить исходное положение стрелки и избежать ошибок в настройке. Проведите визуальный осмотр датчика уровня топлива и его проводки, чтобы исключить повреждения, коррозию или разъемы, которые плохо соединены.
Отключите питание устройства, чтобы безопасно снять приборную панель или сам датчик. Проверьте состояние контактов на датчике и разъемах, очистите их при необходимости. Подготовьте соответствующие инструменты, такие как отвертки и мультиметр, для проведения тестов и фиксации положения стрелки.
Проведите тестовую проверку датчика, подключив его к мультиметру и убедившись, что при постепенном опустании уровня топлива сопротивление меняется в диапазоне, соответствующем паспортным данным. Этот шаг поможет определить, исправен ли датчик, и исключит необходимость повторной настройки после замены. После завершения первичных проверок зафиксируйте исходное положение стрелки, чтобы иметь точку отсчета для корректировки.

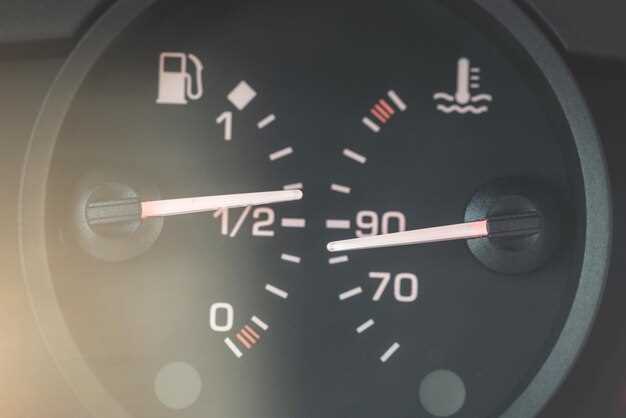

Проверка состояния датчика уровня топлива
Поверяйте исправность датчика, отсоединив его от электропроводки и проверяя сопротивление мультиметром. Обычно сопротивление должно изменяться при перемещении датчика по уровню топлива, что свидетельствует о его исправности. Если сопротивление остается постоянным или выходит за диапазон стандарта, датчик скорее всего неисправен.
Подключите сопротивление к разъему датчика и измерьте его при разных уровнях топлива, особенно в пустом и полном состоянии. Для этого можно налить небольшой объем топлива или использовать емкость с известным уровнем. Значения сопротивления должны соответствовать спецификациям производителя – обычно в пределах 10-200 Ом, меняясь плавно при изменении уровня.
Обратите внимание на коррозию или повреждения штекера и кабелей. Прозвоните проводку на наличие короткого замыкания или обрыва. Плохой контакт или повреждения проводки могут дать ложное представление о состоянии датчика, поэтому стоит провести диагностику всей цепи.
Если сопротивление выходит за допустимые границы или изменение при проверке отсутствует, замените датчик уровня топлива. В случае сомнений повторите проверку после очистки разъемов и повторного подключения компонентов.
Осмотр соединений и проводки
Проверьте состояние разъемов, аккуратно отсоединив их от датчика уровня топлива. Обратите внимание на наличие окислов, коррозии или повреждений контактов. Очистите соединения специальным очистителем контактов или мягкой щеткой, избегая попадания жидкости на другие части электрооборудования. После очистки убедитесь, что контакты плотно защелкиваются и не имеют зазоров. Проверьте кабели на наличие изломов, трещин или изношенных участков, замените поврежденные участки или полностью кабель, если обнаружите серьезные дефекты. Надавите на разъемы, чтобы удостовериться в их надежной фиксации. Если есть возможность, используйте мультиметр для проверки целостности проводки: замерьте сопротивление в цепи, убедившись в отсутствии обрывов и коротких замыканий. В случае сомнений с яркими или туго вставляющимися разъемами, задействуйте дополнительное освещение и увеличительное стекло. Повторная проверка соединений после внесенных изменений поможет исключить вероятность неполадок при дальнейшем использовании. Настоятельно рекомендуется проводить эти осмотры регулярно, чтобы своевременно выявлять и устранять отклонения в цепи питания указателя уровня топлива.
Диагностика блока управления датчиком
Для диагностики блока управления датчиком уровня топлива необходимо проверить его работоспособность при помощи мультиметра и специального сканера.
Первый шаг – отключите разъем питания датчика и измерьте сопротивление контактов на разъеме. Значение должно находиться в пределах от 10 до 200 Ом в зависимости от модели и температуры топлива. Отклонение указывает на неисправность датчика или его контактов.
Используйте сканер для чтения кодов ошибок электрооборудования автомобиля. В случае наличия кодов, связанных с датчиком топлива, это поможет точно определить проблему.
| Параметр | Что проверять | Дополнительные рекомендации |
|---|---|---|
| Сигнал с датчика | Нормальное напряжение должно изменяться в диапазоне 0-5 В, соответствуя уровню топлива | |
| Коды ошибок | Через диагностический сканер считывайте наличие ошибок, связанных с датчиком уровня топлива | Обратите внимание на коды, начинающиеся с P0460-P0463, указывающие на сбои в системе измерения уровня топлива |
| Физическая проверка | Осмотрите разъемы и кабели на наличие повреждений, окисления или ослабления контактов | Очистите и закрепите соединения перед повторным тестированием |
Обратите внимание на точность данных и при необходимости замените или отремонтируйте поврежденные элементы. Регулярная проверка поможет избежать неправильных показаний и аварийных ситуаций за рулем.
Подготовка инструментов и необходимых материалов
Для настройки стрелки указателя уровня топлива на УАЗ потребуется набор стандартных инструментов: отвертка крестовая и плоская, гаечный ключ или комплект рожатковых головок, а также тестер или мультиметр для проверки цепи. Обязательно подготовьте чистую тряпку или мягкую салфетку, чтобы очистить контакты и компоненты от грязи и пыли. Для снятия и установки приборной панели может понадобиться пластиковый или металлический шпатель, чтобы аккуратно отделить панель без повреждений. В дополнение, запасайтесь небольшими кронштейнами и изолентой, чтобы закрепить провода при необходимости. Перед началом работы убедитесь, что аккумулятор отключен, чтобы избежать короткого замыкания или искрения. Или же подготовьте запасные провода и при необходимости – соединительные колодки для надежного соединения. Комплект инструментов и материалов должен соответствовать модели УАЗ и особенностям системы, чтобы не возникло лишних проблем в процессе настройки.
Процесс настройки стрелки указателя уровня топлива
Для точной настройки стрелки уровня топлива отключите двигатель и вытяните датчик из топливного бака. Обратите внимание на наличие напряжения в цепи – оно должно быть отключено, чтобы избежать короткого замыкания и повреждений.
Поверните регулятор уровня топлива так, чтобы стрелка указывала на нулевое значение или ставьте стрелку в минимальное положение вручную, если есть возможность. Затем подключите питание и включите зажигание, оставляя приборную панель доступной для наблюдения.
Медленно подавайте напряжение на датчик, наблюдая за движением стрелки. Когда стрелка достигнет положения, соответствующего пустому топливному баку, отключите питание и выключите зажигание. Если стрелка не достигает нужной отметки, аккуратно поверните регулировочный винт или настроечную гайку на датчике, чтобы переместить стрелку в правильное положение.
Повторите подключение питания и повторную проверку, чтобы убедиться в точности показаний. В процессе также проверьте, правильно ли реагирует стрелка при подаче переменного напряжения – это помогает выявить возможные сбои в цепи или сам датчик.
Если стрелка все еще показывает неправильное значение, повторите настройку, аккуратно подгоняя положение регулятора или датчика. Не забудьте закрепить все крепления после завершения регулировки и проверить работу системы с помощью реального уровня топлива, добавляя и вынимая топливо из бака.
Снятие панели приборов и доступ к датчику
Отсоедините аккумулятор, чтобы избежать короткого замыкания или повреждения электропроводки. Открутите фиксирующие болты крепления панели приборов при помощи крестовой отвертки или ключа. Обычно их расположено по периметру, а также внутри со стороны салона, под накладками или крышками. Осторожно снимите пластиковую накладку, чтобы не повредить зажимы.
После снятия накладок освободите крепления панели, аккуратно потянув ее на себя, избегая чрезмерных усилий. Убедитесь, что все клипсы и кронштейны отпустили, и панель свободно выходит из зацеплений. Теперь получите доступ к задней части приборной панели. На этом этапе обратите внимание на состояние проводки и разъемов – их нужно аккуратно отсоединить, чтобы не повредить.
Найдите датчик уровня топлива – он обычно закреплен в нише под панелью или сбоку. Разъем или кабель питание соединены с датчиком через специальные контакты. Для снятия отсоедините разъем, аккуратно нажимая на фиксаторы или сторонние защелки. После этого останется только выкрутить фиксирующие винты или болты и извлечь датчик из гнезда.
Проверка работы датчика на стенде
Подключите датчик уровня топлива к специализированному стенду, предназначенному для тестирования подобных устройств. Убедитесь, что все соединения выполнены надежно, без лишних контактов и свободных проводов, чтобы избежать ложных срабатываний.
Включите питание стенда и установите диапазон сигналов, соответствующий максимальному и минимальному уровню топлива. Постепенно изменяйте сигнальные нагрузки, наблюдая за показаниями на приборе или в цифровых индикаторах, подключенных к стенду.
Обратите внимание на реакцию датчика при плавных изменениях уровня: стрелка должна точно и без задержек реагировать на малые колебания сигнала. Если стрелка не стабильно показывает показатели или есть ‘пропуски’, проверьте контакты и параметры настройки датчика.
Проведите серию тестов с разными уровнями топлива или имитированными сигналами, чтобы выявить возможные погрешности или неисправности. Зафиксируйте параметры и убедитесь, что значения соответствуют заявленным характеристикам. При обнаружении несоответствий повторите настройку или замените неисправные компоненты.
В завершение, убедитесь, что датчик показывает стабильные и точные результаты при всех тестовых сценариях. Только после этого можно переходить к окончательной настройке стрелки указателя на автомобиле.

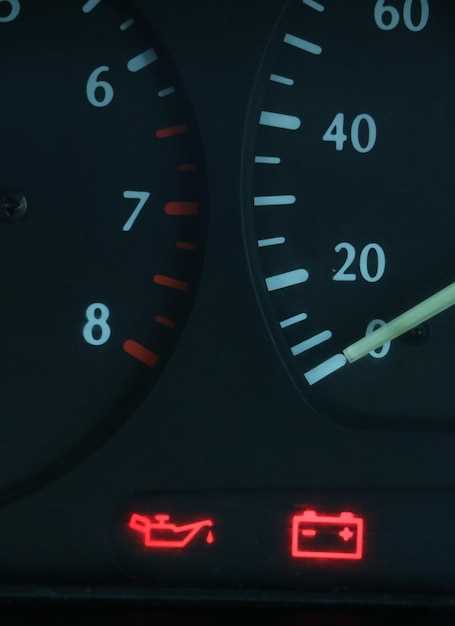

Регулировка положения стрелки на приборной панели
Чтобы правильно настроить стрелку уровня топлива, сначала отключите зажигание и снимите панель приборов, чтобы обеспечить удобный доступ.
После снятия панели найдите регулирующий винт, обычно расположенный сзади или сбоку блока приборов. Подможете его аккуратно открутить или ослабить, чтобы изменить положение стрелки.
Используйте тонкую иголку или тонкий инструмент для поворота генератора или механизма стрелки. Медленно перемещайте стрелку, наблюдая за тем, чтобы она устанавливалась точно по нулю или в десятичную метку, соответствующую пустому или полному уровню топлива, в зависимости от необходимой калибровки.
Проверьте правильность установки, подключив приборку обратно к электросистеме, и убедитесь, что стрелка совпадает с реальным уровнем топлива в баке. Если стрелка показывает неправильно, повторите процедуру, немного скорректировав ее положение.
После точной настройки зафиксируйте винт, убедившись, что стрелка не сдвигается со своего места при движении автомобиля. Аккуратно соберите панель обратно и проверьте работу стрелки на ходу, чтобы убедиться в стабильности показаний.
Проверка точности показаний после регулировки
После завершения регулировки стрелки уровня топлива необходимо провести проверку, чтобы убедиться в её правильной работе. Для этого заправьте автомобиль до полного объема бака и отметьте положение стрелки.
Через 50-100 километров проедьте определённое расстояние, затем снова заправьте бак до полного уровня. Если стрелка показывает уровень, соответствующий фактическому объему топлива, значит регулировка выполнена правильно.
Запишите показатели до и после проезда. В случае отклонения стрелки от реального уровня топлива более чем на 1-2 деления шкалы, повторите регулировку, уточнив положение датчика и стрелки на панели.
Важно избегать резких движений или ударов при проверке, чтобы не сместить стрелку. Сделайте несколько повторных заправок и разрядов, чтобы удостовериться в стабильности показаний.
Используйте одинаковый тип топлива и придерживайтесь одинаковых условий заправки, чтобы обеспечить точность измерений. В случае постоянных расхождений, возможна необходимость проверить работу датчика или провести повторную настройку.
Установка панели приборов на место и финальные тесты
Перед установкой панели приборов убедитесь, что все соединения надежно закреплены, а провода не повреждены. Аккуратно вставьте панель в крепления, совмещая фиксирующие отверстия с соответствующими элементами кузова.
Заводите машину и внимательно проверьте работу указателей: уровень топлива, скорость, обороты, давление масла и температуру двигателя. Обратите внимание, чтобы стрелки совпадали с нулями в соответствующих положениях и показывали корректные значения.
Если выявлены некорректные показания или стрелки плавают, произведите повторную калибровку или проверьте соединения датчиков и проводки. После подтверждения правильности работы всех приборов закрепите панель окончательно, аккуратно зафиксировав ее крепежами.
Проведите тест-драйв, обращая внимание на работу указателей во время различных режимов движения. Отрегулируйте при необходимости параметры отображения, чтобы все показатели были чёткими и своевременно реагировали на изменение условий эксплуатации.
