Правильное выравнивание бокового удара рамы помогает восстановить геометрию автомобиля и обеспечивает безопасность в движении. Начинайте работу с тщательной проверки повреждений: определите m?c деформации и место искривления. Используйте измерительные инструменты, такие как штангенциркуль или специальные распорки, чтобы понять, насколько заставлена рама.
Подготовьте все необходимые инструменты перед началом: клуппы, молотки, гидравлические пресс-формы, монтажные балки и измерительные приборы. Убедитесь в наличии инструкции по корректировке конкретной модели Газели, так как разные версии могут требовать небольших отличий в процедуре.
Рекомендуется проводить выравнивание на ровной поверхности, чтобы избежать ошибок в измерениях. Осветите рабочее место хорошим освещением и зафиксируйте раму жестко, чтобы избежать смещений во время процесса. Следуйте каждому шагу последовательно, чтобы восстановить исходную геометрию без дополнительных повреждений.
Диагностика и подготовка к выравниванию бокового удара
Начинайте с тщательной проверки геометрии кузова. Используйте рулетку или цифровой уровень, чтобы определить отклонения по высоте и горизонтали вдоль боковых панелей. Зафиксируйте все признаки искривлений, трещин или деформаций в структуре рамы.
Обратите внимание на выравнивание дверных проемов и зазоры между панелями. Несимметричные зазоры указывают на необходимость корректировки. Проверьте состояние сварных швов и креплений; наличие трещин или потёртостей сигнализирует о повреждении или необходимости ремонта.
Оцените состояние внутренней части рамы – наличие коррозии, сколов или деформаций. Осмотрите крепления элементов кузова, выявите сдвиги их положения или износ крепежа.
Перед началом работ подготовьте необходимый инструментарий: измерительные приборы, монтировки, рычаги, пластиковые или деревянные клинья. Освободите боковые панели, сняв обшивку и аксессуары, чтобы обеспечить доступ к раме.
Если имеются признаки сильных деформаций, зафиксируйте положение кузова специальными метками или нитками. Это поможет сохранить исходные ориентиры до проведения корректировочных работ.
Проведите первичный осмотр с помощью уровней, лазерных линейки или телескопических измерителей для точного определения деформаций. Запишите полученные данные для дальнейших расчетов и планирования выравнивания.
Готовность к корректировке включает чистку и обезжиривание поверхности рамы для более точных измерений и качественного нанесения маркеров или меток на начальном этапе ремонта.

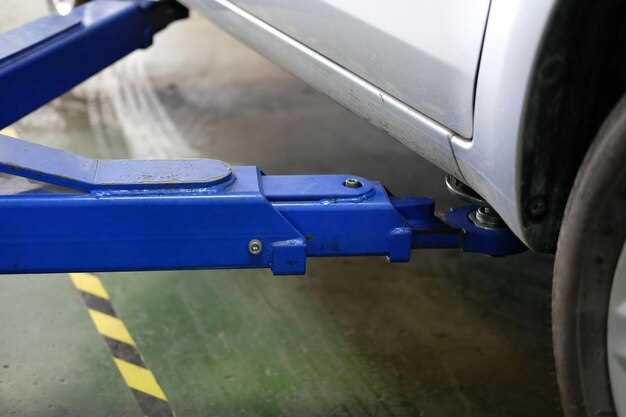

Как определить наличие искривления или деформации рамы
Проверьте визуально горизонтальность рамы, установив уровень на ее поверхность. Если уровень показывает отклонения, есть вероятность искривления.
Обратите внимание на наличие трещин, вмятин или других повреждений, особенно в зонах соединения рамы и кузова. Такие дефекты могут указывать на деформацию.
Поднимите раму с помощью подвески или подставки и обратите внимание на равномерность зазоров между кузова и колёсами с обеих сторон. Неравномерный зазор свидетельствует о возможной деформации.
Проведите контроль по стыкам и сварным швам – наличие трещин или смещений укажет на искривление рамы.
Если есть возможность, сравните геометрию с документами или исходными параметрами производителя. Значительные отклонения по длине или ширине могут говорить о деформации.
Используйте специальные измерительные инструменты, такие как рулетки или штангенциркули, чтобы проверить равномерность длинных участков рамы и выявить возможное искривление.
Инструменты и материалы для диагностики
Детектор кузовных повреждений поможет определить сколы, трещины и деформации на раме, не поврежденные визуально. Используйте его для быстрой первичной оценки состояния металла.
Микрометр и штангенциркуль обеспечивают точное измерение зазоров, толщины металла и толщины окраски. Эти показатели помогают понять степень деформации и износа детали.
Кронциркуль или лазерный уровень нужны для проверки параллельности и правильного положения рамы. Они позволяют обнаружить искривление, которое влияет на выравнивание.
Магнитная отвертка и скребок помогают освободить зоны для более тщательного осмотра. Магнит позволяет собирать металлические частички, попавшие внутрь или на поверхность.
Компьютерный или мобильный диагностический сканер считывает коды ошибок системы управления, что помогает выявить скрытые повреждения или несоответствия в электронике, вызванные ударом.
Фонарик с ярким светом и увеличительным стеклом обеспечивают хорошую освещенность и позволяют рассмотреть мелкие дефекты, трещины или коррозию.
Гебель или молоток с мягким ударом используют для аккуратных проверок плотности металла и определения зон с повышенной или пониженной прочностью вследствие деформации.
Только сбор всех этих инструментов обеспечивает ясную картину повреждений и помогает выбрать подходящий метод исправления бокового удара рамы Газели, избегая ошибок и ненужных затрат.
Осмотр кузова и проверка зазоров между панелями
Начинайте проверку с тщательного осмотра всего кузова. Осмотрите каждую панель на наличие заметных деформаций, трещин или коррозии, особенно в области соединений. Обратите внимание на искривления или неровности, которые могут свидетельствовать о неправильной выправке или повреждениях.
Обратите особое внимание на зазоры между панелями, такие как дверные и крылья, капот и боковые панели. Они должны быть равномерными по всей длине, без заметных скосов или зазоров, превышающих 2-3 мм. Неравномерные зазоры указывают на смещение элементов, которое нужно скорректировать.
Используйте линейку или рулетку для измерения зазоров в нескольких точках – в центре, по краям и посередине соединений. Зафиксируйте любые различия и подготовьте план исправления. Наличие больших зазоров или их неравномерность могут свидетельствовать о необходимости корректировки положения панели или более серьезных повреждениях рамы.
Проведите пальпацию соединений, чтобы ощутить наличие зазоров и проверить плотность прилегания. Иногда визуальный осмотр не показывает всех дефектов, поэтому легкое постукивание по панелям поможет определить возможные расхождения или слабое крепление.
Запомните: аккуратный осмотр зазоров и их правильное измерение позволяют точно определить угол и позицию поврежденной части кузова, что существенно упростит последующие этапы выравнивания. Особенно важно оценить, насколько смещены грани и совпадают ли они с оригинальной конструкцией.
Оценка степени повреждения и подготовка к ремонту
Осмотрите раму с разных сторон, чтобы определить наличие трещин, вмятин и деформаций. Обратите внимание на узлы сварных швов: трещины или расслоения свидетельствуют о необходимости более глубокого ремонта. Проверьте геометрию конструкции, используя измерительные приспособления или специальные шаблоны. Если рама деформирована, зафиксируйте текущие показатели, чтобы сравнивать по мере работы. Очистите поврежденные участки от ржавчины, грязи и остатков старых красковых покрытий, чтобы обеспечить хорошую сцепку новых материалов. Подготовьте инструменты и материалы – сварочный аппарат, направляющую линейку, ремонтные вставки или пластину для усиления. Проведите предварительную оценку сложности работы: при больших деформациях рекомендуется обратиться к специалистам или провести полное восстановление рамы. Соберите все данные о повреждениях, сделайте снимки или схемы, чтобы иметь ясное представление о масштабе работ и необходимости дополнительных мер.
Подготовка рабочего места и стапеля
Чисто измерьте площадь, где будут работать с рамой. Используйте жесткую поверхность, чтобы обеспечить точность фиксации. Установите стапель на ровной, устойчивой платформе, избегая наклонов и шатаний. Проверьте уровень опорных точек и закрепите их надежно с помощью дополнительных упоров и зажимов.
Разместите инструменты и материалы так, чтобы каждый был под рукой. Обеспечьте свободный доступ к ключам, домкратам и прочим необходимым приспособлениям, чтобы не отвлекаться во время монтажа.
Используйте дополнительную фиксацию рамы на стапеле с помощью съемных зажимов или фиксаторов. Это поможет удерживать геометрию во время выравнивания. Перед началом работы занесите в таблицу контрольные точки, чтобы отслеживать изменения положения рамы.
Обеспечьте хорошую освещенность рабочей зоны. Продумайте возможность установки стационарных источников света или использования переносных ламп, чтобы видеть каждую деталь и контактные поверхности.
Используйте измерительные приборы и шаблоны для проверки правильности установки. Проверьте жесткость всей конструкции и устраняйте любые люфты, чтобы предотвратить смещения во время работы.
Практическое выравнивание рамы Газели по боковому удару
Чтобы выровнять раму Газели после бокового удара, необходимо использовать шиберные приспособления и точечную сварку. Начинайте с измерения искривлений при помощи рулетки и уровня, зафиксируйте поврежденную часть с помощью плотных опор.
Подготовьте балочную раму или тележку с регулируемыми стойками. Зафиксируйте ее в горизонтальном положении, убедившись, что измерения показывают отклонения не более 2 мм по горизонтали и вертикали.
Используйте специальные пружинные или гидравлические домкраты для постепенного выравнивания рамы. Расположите их по периметру поврежденной области и аккуратно нажимайте, наблюдая за изменениями показаний. Плавное увеличение усилия исключит появления новых деформаций.
| Инструменты | Описание |
|---|---|
| Рулетка | Для точных измерений длины и углов |
| Уровень | Обеспечивает горизонтальность монтажа |
| Гидравлический или пружинный домкрат | Для постепенного выравнивания |
| Опоры и фиксаторы | Удерживают раму в правильном положении |
| Шаблоны и разметочные маркеры | Для точной фиксации центров и линий |
Процесс требует последовательных проверок. После каждого корректирования делайте замеры, чтобы убедиться в правильности положения. После достижения нужных размеров закрепите раму окончательно с помощью сварки или специальных креплений, избегая чрезмерных усилий.
Разметка и закрепление рамы для выравнивания
Начинайте с точной разметки центра рамы, используя рулетку и уровень. Проверьте, чтобы отметки располагались по линиям будущего положения бокового удара, что снизит риск ошибок при установке.
После нанесения разметки закрепите раму на стенде или специальной платформе с помощью фиксаторов или временных К-образных clamp-ов. Это обеспечит неподвижность конструкции во время работы.
Обратите внимание, чтобы рама была максимально ровно зафиксирована, проверяя уровень в нескольких точках. Так вы предотвращаете искривления, которые могут возникнуть при неправильной закрепке.
Настройте вспомогательные маяки или рейки по разметкам, закрепляя их с помощью зажимов или стяжек. Эти направляющие послужат ориентиром для точечного выравнивания бокового удара.
Регулярно проверяйте натяжение и точность закрепления, чтобы исключить возможность сдвигов. Только удостоверившись в прочности закрепления и точности разметки, приступайте к последующим операциям по выравниванию рамы.
Используйте резиновые прокладки или мягкие подкладки под фиксаторы, чтобы не повредить металл и обеспечить предотвращение деформаций в процессе работы.
Пошаговая техника вытягивания деформации с использованием гидравлического оборудования
Перед началом убедитесь, что поверхность рамы очищена от грязи и ржавчины. Установите гидравлический гидрораспор (подъемник) так, чтобы он был устойчив и мог равномерно распределять усилия по деформированному участку.
- Закрепите раму на стационарной платформе или монтажной стойке, чтобы обеспечить неподвижность конструкции во время вытягивания.
- Обозначьте точку деформации и установите на нее специальные фиксаторы или кронштейны, которые помогут разместить гидравлическое оборудование максимально точно.
- Поместите гидравлический насос и трубопроводы так, чтобы обеспечить свободный доступ к точке вытяжки. Проверьте герметичность соединений.
- Подключите гидравлический цилиндр к системе и начните постепенное увеличение нагрузки, фиксируя каждое небольшое увеличение давления. Используйте манометр для точного контроля давления.
- Надавливайте плавно, избегая резких рывков. Постепенно увеличивайте силу, пока деформация не станет заметной или рама не достигнет первоначальных геометрических параметров.
- После достижения целевых параметров снизьте давление, выдерживая гидроцилиндр в положении. Производите это медленно, чтобы избежать новых деформаций.
- Отключите гидравлическое оборудование и замените фиксаторы или кронштейны на подравнивающие элементы, чтобы зафиксировать вытянутую структуру.
- Проверьте соответствие геометрии с помощью измерительных инструментов, сразу устранив любые заметные отклонения.
При необходимости повторяйте цикл вытягивания и фиксации, пока рама не примет требуемые формы. Впоследствии выполните окончательную проверку и закрепление конструкции, избегая перегрузки и перегрева металла.
Контроль ровности и правильных углов при вытягивании
Перед началом вытягивания убедитесь, что рама установлена на ровной площадке и закреплена жестко. Используйте длинную рейку или шнур, натянутый между двумя точками, чтобы проверить горизонтальность и вертикальность рамы. Не допускайте изгибов, это негативно скажется на итоговом результате.
Для контроля углов используйте угольник или цифровой уровень. Проверьте угол соединения верхней части рамы с боковыми стойками, он должен быть ровно 90 градусов. Также обратите внимание на нижние соединения и перекрестья. Несовпадения указывают на необходимость скорректировать вытяжку или переместить раму чуть-чуть, чтобы вернуть углы к правильным значениям.
Проверяйте ровность и углы после каждого этапа вытягивания, особенно если используете гидравлические приспособления или лом. На каждом шаге фиксируйте результаты – это поможет быстро выявить и устранить отклонения.
| Инструменты для контроля: | Реализация |
|---|---|
| Длинная рейка или шнур | Натянуть между противоположными точками рамы, чтобы проверить ее геометрию, убедиться в отсутствии провисаний или искривлений |
| Угольник или цифровой уровень | Проверить соответствие углов 90 градусов, скорректировать положение элементов при необходимости |
| Лазерный нивелир | Обеспечить точную проверку горизонтальности и вертикальности на сложных участках, особенно при вытягивании крупных элементов рамы |
| Мел и маркер | Обозначить исходные линии и контрольные точки, чтобы видеть изменения и отслеживать прогресс |
Финишная шлифовка и проверка итоговых зазоров
Отшлифуйте сварочные швы и неровности при помощи шлифовальной бумаги средней зернистости (например, 120-180). Работайте аккуратно, чтобы не повредить окрашенные участки и избежать появления глубоких царапин или дефектов на поверхности.
После предварительной шлифовки промойте поверхность от металлической пыли и грязи, чтобы не осталось частиц, которые могут повлиять на качество финальной проверки зазоров.
Используйте шаблон или линейку для контроля за зазорами по всей длине бокового удара. Проверьте, чтобы зазоры между рамой и кузовом были равномерными по всей поверхности. Идеальный зазор – от 2 до 4 миллиметров, с учетом толщины краски и возможных деформаций упрочняющей обивки.
Для точной оценки зазора примените пластилиновую или мягкую прокладку. Поместите ее в области соединения и зафиксируйте, затем осторожно удалите и измерьте толщину пластилина gauge – это поможет оценить равномерность зазоров и выявить отклонения.
Обратите внимание на зазоры в местах сварных швов и краев, где возможны малейшие несуразности. Если обнаружите слишком широкий или узкий зазор, предварительно устраните причину, аккуратно подправляя закрепление или пересплавление сварных швов в этом участке.
После завершения всех корректировок выполните финальную шлифовку с использованием наждачной бумаги зернистостью 220-240. Это удалит микроскопические царапины и подготовит поверхность к последующей окраске или герметизации.
Проверьте зазоры повторно после финальной шлифовки, чтобы убедиться в их однородности и соответствии нормам. Делайте контрольные измерения в нескольких точках по всей длине бокового удара, чтобы исключить любые неровности.
Дополнительные советы для предотвращения повторных деформаций
Регулярно проверяйте состояние рамы и подвески, чтобы вовремя обнаружить небольшие деформации и устранить их на ранней стадии. Используйте специальные светоотражатели и яркую разметку на кузове для повышения заметности, что снизит риск столкновений и ударов.
Обеспечьте правильную установку и регулировку амортизаторов, чтобы нагрузка равномерно распределялась по всей раме, уменьшая риск появления искривлений после ударов. Следите за уровнем давления в шинах, чтобы избежать непредвиденных нагрузок на раму при движении.
Улучшайте защиту рамы, установив дополнительный защитный кожух или пластик, что снизит вероятность повреждений при столкновениях с препятствиями или камнями на дороге. Постоянно очищайте и укрепляйте сварные швы, чтобы предотвратить появление трещин и коррозии.
Обучайте водителей аккуратной эксплуатации и правильному подходу к вождению, особенно в узких и сложных участках, где опасность ударов возрастает. Используйте корректные маршруты и избегайте участков с рискованными препятствиями или неровностями.
Планируйте регулярные технические обслуживания и профосмотры рамы и кузова, чтобы своевременно выявлять слабые места и устранять их, укрепляя конструкцию и повышая ее стойкость к повреждениям. Постоянный контроль и профилактика помогают сохранить геометрию рамы и минимизировать риск повторных деформаций.
