Заменить или отремонтировать коробку передач ВАЗ 2108 – задача, с которой сталкиваются многие автолюбители. Понимание ключевых компонентов и принципов их работы поможет избежать ненужных разборок и ускорить диагностику.
Основной элемент КПП ВАЗ 2108 – это синхронизаторы, обеспечивающие плавное включение передач без ударов и рывков. Они позволяют переключать скорости с минимальными усилиями, сохраняя ресурс сцепления и коробки.
Внутреннее устройство включает валу, переключающие вилки, шестерни и тяги. Каждый из элементов отвечает за свою функцию – передача мощности, изменение направления вращения и выбор конкретной передачи. Знание их расположения и взаимодействия значительно ускоряет диагностику неисправностей.
Понимание схемы работы позволяет не только своевременно выявлять поломки, но и проводить профилактику, которая продлит срок службы агрегата. Предварительное знание о расположении и типах шестеренок избавит от лишних сомнений при разборке и сборке коробки. В дальнейшем это поможет расширить навыки технического обслуживания и ремонта собственного автомобиля.
Что внутри: разоблачение конструкции и принцип работы коробки ВАЗ 2108
Внутреннее устройство коробки передач ВАЗ 2108 включает несколько key-компонентов, которые вместе обеспечивают передачу крутящего момента и управление скоростью автомобиля. Разбор начинается с главной части – селектора, который соединен с рычагом переключения и управляет переключением передач.
Наиболее важный компонент – это синхронизаторы, расположенные на первой, второй и других передачах. Они позволяют гладко включать передачи, приводя их в одночастотное состояние, что исключает рывки и скрежет. В транспортных средствах 2108 применяются синхронизаторы с тормозными кольцами и конусными вставками, обеспечивающими быстрое и четкое сцепление элементов.
Следующий важный элемент – это ведомая и ведущая шестерни. Ведомая, закрепленная с валом, передает вращение на шестерни, которая включает нужную передачу. Ведущая шестерня соединена с валом с помощью шлицевого соединения или зафиксирована клиньями. Их число зависит от количества передач, обычно их пять в конструкции ВАЗ 2108.
Внутри КПП располагаются также синхронизирующие кольца, обеспечивающие мягкое переключение, а также дифференциал, распределяющий крутящий момент между колесами при поворотах. Однако, в основной конструкции ВАЗ 2108 дифференциал не входит в коробку, его функцию выполняет задний мост.
| Компонент | Функция |
|---|---|
| Вал коробки | Передает вращение от сцепления к шестерням |
| Ведомая шестерня | Передача крутящего момента через синхронизатор |
| Синхронизатор | Обеспечивает плавное включение передач |
| Ведущая шестерня | Взаимодействует с ведомой для передачи крутящего момента |
| Механизм переключения | Фиксирует выбранную передачу на валу |
Принцип работы основан на изменении положения рычага переключения, который соединен с механизмом выбора передач. Перемещая рычаг, водитель активирует вилки, смещающие синхронизаторы и соединяющие их с необходимыми шестернями. Это создает задатки для передачи крутящего момента и позволяет изменять скорости и тягу.
Зная устройство коробки ВАЗ 2108 и принцип её функционирования, можно правильно обслуживать, своевременно заменять изношенные детали и избегать проблем с переключением. Главное – это четкое понимание роли каждого элемента и умение распознать признаки выхода из строя.
Основные узлы коробки передач
Начинайте с первичного вала, он принимает вращение от двигателя и передает его далее через сцепление на остальные узлы. Этот вал располагается сзади коробки и напрямую соединен с маховиком. Его надежное крепление критично для плавной работы коробки, поэтому регулярно проверяйте состояние подшипников и синхронизаторов.
Вторичный вал выполняет роль ведущего вала, передающего вращение на ведущие шестерни. Он расположен параллельно первичному валу и закреплен через подшипники на корпусе. В его конструкцию входит маховик и зубчатые колеса, обеспечивающие разные передачи. Обратите внимание на износ зубьев и наличие люфтов, чтобы избежать Hatch-проблем при переключении.
Синхронизаторы обеспечивают мягкое включение передач и препятствуют соскальзыванию зубьев при переключениях. Они состоят из кольца, пластины и вилки, которые зажимают шестерни и синхронно вращаются с ними. Регулярная проверка и смазка синхронизаторов помогают снизить износ и обеспечить четкую работу коробки.
Механизм переключения передач включает в себя рычаги, вилки и направляющие. При нажатии на рычаг он управляет вилками, которые входят в зацепление с нужными шестернями. Свободное и четкое движение рычага говорит о правильной работе этого узла. Не забывайте очищать и смазывать его детали для предотвращения заеданий.
Корпус коробки – прочный металлический каркас, объединяющий все узлы и обеспечивающий их защиту. Он позволяет сохранить правильную геометрию шестерней и минимизировать вибрации. Следите за состоянием сальников и уплотнений корпуса, чтобы vermeiden проникновение пыли и влаги, что может сказаться на долговечности системы передач.
Механизм переключения скоростей
При работе с механическим механизмом переключения скоростей ВАЗ 2108 убедитесь, что рычаг перемещается плавно и точно по выбранной позиции. Регулярно проверяйте состояние карданного вала и его соединений, так как изношенные или изогнутые детали могут привести к затруднениям при переключении. Для комфортной работы стоит своевременно регулировать регулировочные винты и рычаг направления. Используйте специальную смазку для элементов механизма, чтобы избежать засорения и заедания. При возникновении трудностей с переключением скоростей, обратите внимание на состояние синхронизаторов, так как износ или повреждение деталей может привести к заеданию или пробуксовке. В случае трудностей с включением определенной передачи, проверьте состояние соединений тросика и его натяжение. Не забывайте о профилактических осмотрах, чтобы выявить и устранить мелкие дефекты до их перехода в серьёзные поломки. Тщательно регулировать работу механизма рекомендуется после ремонта или замены компонентов, чтобы обеспечить точность и плавность переключения без лишних усилий.
Принцип работы синхронизаторов
Синхронизаторы используют специальные втулки и кольца, которые помогают привести скорости валов к одинаковому значению перед включением передачи. Они обеспечивают плавное зацепление шестерен без рывков и скрежета, что существенно продлевает ресурс коробки.
При переключении передачи начинается движение синхронизатора к соответствующей шестерне. Внутри цепи действует пружина, которая при сжатии или растяжении создает давление на кольцо-обойму. Это кольцо контактирует с шестерней и корректирует её обороты, принудительно согласуя их с валом.
Ключевое в работе – фрикционные поверхности кольца и шестерни. Они создают трение, сглаживая разницу в скоростях. Как только скорости совпадут, шестерня легко зацепится за вал. Это происходит благодаря тому, что давление синхронизатора удерживает элементы в правильной позиции, обеспечивая точное соединение.
Для повышения эффективности синхронизаторов используют материалы с хорошим фрикционным свойством и минимальным износом. Правильная работа зависит от наличия смазки, чистоты поверхности и точности изготовления деталей. В случае износа или загрязнения, процессы синхронзации затрудняются, что вызывает сопротивление при переключении.
Этот механизм избавляет водителя от необходимости применять силу, чтобы преодолеть сопротивление шестерен, делая управление коробкой проще и комфортнее. Правильное функционирование синхронизаторов – залог долговечности и исправной работы всей коробки передач.
Роль и устройство сцепления в трансмиссии
Добавьте к конструкции сцепления мягкое нажатие педали для плавного переключения передач. Прямо сейчас проверяйте состояние диска сцепления, его износ влияет на качество сцепления и передачу крутящего момента. Регулярная регулировка способствует долгому сроку службы и надежности работы.
Устройство сцепления включает в себя основные компоненты: диск сцепления, нажимной диск, выжимной подшипник и ведомый диск. Они взаимодействуют так: педаль привода передает усилие через трос или гидравлическую систему на выжимной подшипник, отклоняющий пружины диска и освобождающий фрикционные поверхности от сцепления. Это позволяет передавать или прерывать крутящий момент между двигателем и коробкой передач.
| Компонент | Функция |
|---|---|
| Диск сцепления | Передает вращение от двигателя к коробке, при износе теряет способность полноценно сцепляться |
| Нажимной диск | Регулирует давление пружин, обеспечивая сцепление или его отключение |
| Выгодной подшипник | Передает усилие от педали, открывая или закрывая сцепление |
| Педаль сцепления | Обеспечивает управление включением и выключением сцепления |
Перед регулировкой или ремонтом сцепления убедитесь, что все компоненты исправны, достигается минимальный свободный ход педали. Регулярная настройка позволяет сохранить эффективность передачи усилия и облегчает работу двигателя при переключениях. Помните, что неправильное регулирование или серьезный износ компонентов приводят к пробуксовке или затруднениям в переключении.
Типы и назначение блокировок в коробке
Рекомендуется уделять внимание блокировкам для обеспечения безопасности и корректной работы коробки передач ВАЗ 2108. Основные типы блокировок включают синхронизаторы, блокировки переключения и блокировки при нейтрали. Синхронизаторы хранят скорость зубьев валов и позволяют плавно переключать передачи без рывков, снижая износ деталей. Блокировки переключения служат для предотвращения случайного переключения на неподходящую передачу, особенно в сложных условиях или при движении по скользкой поверхности. Они позволяют зафиксировать определённые передачи и исключить их смену при неправильной эксплуатации. Блокировки при нейтрали используют для защиты коробки от механических повреждений при неправильных действиях водителя или сбоев в работе механизма. Правильное функционирование этих систем помогает продлить срок службы коробки, обеспечить безопасность водителя и повысить комфорт исполнения переключений. Важно регулярно проверять состояние блокировок и при необходимости проводить их обслуживание или замену, чтобы исключить риск поломок и обеспечить надежность работы трансмиссии в целом.
Диагностика и ремонт: пошаговые инструкции по обслуживанию коробки ВАЗ 2108
Проверьте уровень масла в коробке передач. Для этого снимите защитный кожух, открутите маслозаливную пробку и достаньте щуп или осмотрите масло напрямую. Уровень должен быть максимально близко к горлышку отверстия, а цвет – прозрачным или с легким металлическим блеском.
Если масло мутное или содержит металлическую стружку, следует заменить его полностью. Для этого сливной пробки открутите емкость и слейте масло в емкость. После этого залейте новую порцию вязкого трансмиссионного масла, совместимого с ВАЗ 2108. Обычно используют маркировку не ниже 75W-80.
Обратите внимание на работу сцепления. Если при переключениях слышны скрип, удары или возникла проблема с включением передачи, проверьте состояние демпферного подшипника и выжимного диска. При необходимости проведите замену комплекта, предварительно сняв коробку и сцепление.
Для проверки состояния синхронизаторов включите движение автомобиля и плавно переключайте передачи. Звук хруста или заедания сигнализирует о необходимости регулировки или замены соответствующих деталей.
Осмотрите вилки переключения передач и шланги привода. Проверьте наличие износа, трещин и коррозии. Необходимо подтянуть крепления вилок и проверить работу механизма – он должен без задержек перемещаться по гнездам.
В случае возникновения шума в коробке или сложностей с переключением, рекомендуется разобрать корпус. Каждый узел очистите от грязи и старого масла, осмотрите ведомые шестерни, вилки и вал. Изношенные и поврежденные детали замените по каталогам ВАЗ 2108.
Для точной диагностики износа внутренней части используйте простую проверку: поднять коробку, закрепить и проверить вращение шестерен с помощью отвертки или инструмента для измерения люфтов. Зазоры в зубьях и люфты указывают на необходимость ремонта.
При выявлении износа подшипников или шестерен замените их поэтапно, соблюдая последовательность сборки. При этом убедитесь, что все детали установлены правильно и закреплены с необходимым усилием.
После ремонта залейте свежее масло, установите кожух, проверьте работу коробки на ходу, обращая внимание на шумы и плавность переключения. Выполните тест-драйв, чтобы убедиться в исправности обслуживания.
Определение неисправностей схеме переключения
Проверьте состояние тросиков и их креплений. Если рычаг переключения трудно перемещается или заедает, причина чаще всего кроется в износ или засорение соединений. Обратите внимание на наличие люфтов или зазоров в местах соединения тросов с рычагами.
Осмотрите механизм переключения на предмет загаров, грязи или коррозии. Недостаточное смазка или загрязнения могут привести к прерывистому или затрудненному переключению передач.
Проверьте работу вилок и синхронизаторов. Если при переключении слышны посторонние звуки или переключение происходит с задержкой, возможно, износ или повреждение элементов внутри коробки.
- Обнаружите изменение хода рычага или усилия при переключении. В случае его увеличения или появления жесткости причина может находиться в изношенных или поврежденных механических деталях.
- Проверьте натяжение тросиков. Слабое натяжение часто вызывает пропуск передач или неправильную работу схемы переключения.
Обратите внимание на наличие утечек трансмиссионной жидкости под автомобилем, поскольку недостаток масла негативно влияет на работу переключателей и синхронизаторов.
Если при движении возникают шумы или вибрации в момент переключения, проверьте состояние синхронизаторов на износ или повреждение. Иногда проблемы возникают вследствие деформации или износа вилок и штоков.
Для точной диагностики используйте тестирование на специализированных стендах или визуальный осмотр без снятия коробки. В большинстве случаев выявить неисправности позволяет внимательное изучение влияния отдельных элементов схемы переключения.
Распространённые поломки и причины их возникновения
Износ синхронизаторов зачастую приводит к тому, что переключение передач становится трудным или сопровождается скрежетом. Это обусловлено недостаточным количеством смазки или постоянным перегревом, вызываемым неправильной эксплуатацией или низким качеством масла.
Изношенность сальников и уплотнителей вызывает протечки масла из системы коробки. Основной причиной становится неправильная установка, грубая эксплуатация или старение резины, которая теряет эластичность.
Повреждение шестерен связано с чрезмерным усилием при переключениях или неправильной настройкой сцепления. Часто это происходит, если водитель резко переключает передачи или придерживается неправильной техники вождения.
Изношенность подшипников приводит к появлению посторонних шумов при движении. Эта проблема возникает вследствие невовремя выполненного технического обслуживания, а также из-за загрязнения системы пылью и грязью.
Механические повреждения рейки синхронизатора случаются при сильных ударах или неправильной сборке узлов. В результате возрастает риск заедания коробки или возникновения заеданий при переключениях.
Обгонные ролики и синхронизаторы могут выйти из строя из-за плохого качества масла или несвоевременной смены смазки. Это ведет к ускоренному износу деталей и возникновению заеданий.
Инструменты и материалы для ремонта
Для проведения ремонта коробки передач ВАЗ 2108 понадобятся несколько ключевых инструментов и материалов, которые обеспечат качество и безопасность работ.
- Набор головок и воротков – подбирайте комплект с диапазоном размеров от 10 до 19 мм, чтобы охватить все болты и гайки.
- Торцовые ключи с трещоткой – облегчают работу с труднодоступными крепежами и позволяют ускорить процесс разборки и сборки.
- Отвертки крестовые и плоские – пригодятся для снятия пластиковых крышек и фиксации элементов.
- Монтировка или рычаг – помогает аккуратно отсоединить сцепление и маховик без повреждений поверхности.
- Плоскогубцы и пассатижи – для зажима и вытягивания элементов, а также работы с пружинами и клиньями.
- Головки для свечных колодцев и особенные насадки – нужны для фиксации и снятия отдельных деталей блока.
- Пробойник или молоток – используют для аккуратного отделения соединений, которые трудно отщелкивать.
- Пенные и силиконовые смазки – повышают эффективность сборки, предотвращая заедание деталей и облегчая их демонтаж в будущем.
- Очистители и растворители – удаляют старую смазку, грязь и ржавчину со шестерен и корзин сцепления.
- Замена уплотнительных элементов – берем новые сальники, прокладки и уплотнительные кольца, чтобы обеспечить герметичность соединений.
- Масла и смазки – подбирайте спецификации, рекомендуемые для КПП ВАЗ 2108, чтобы обеспечить плавное включение передач.
- Меры индивидуальной защиты – защитные очки и перчатки, чтобы обезопасить руки и глаза в процессе работы и избежать повреждений.
Перед началом ремонта подготовьте рабочее место: чистую поверхность, удобные освещение и подставки для снятых деталей. Такой подход ускорит процесс и снизит риск ошибок или повреждений, а использование подходящих инструментов сделает работу более точной и безопасной.
Пошаговое руководство по разборке коробки
Отключите аккумулятор и снимите защитный кожух коробки передач. Ослабьте и извлеките болты крепления корпуса, аккуратно отделяя его от двигателя. После этого аккуратно вытяните карданный вал, следя за состоянием подшипников и сальников. При необходимости отметьте положение валов и шестерен, чтобы сохранить сборочные метки.
Удалите крепления механизма переключения передач, освободите шплинты и отвинтите тяги. Аккуратно снимите крышку коробки, предварительно освободив её от паразитных деталей и уплотнений. Проверьте состояние внутри, при необходимости зафиксируйте расположение шестерен и валов.
Проблемные или изношенные детали легко достанутся после удаления стопорных колец и фиксаторов. Используйте отвертку или пассатижи для их снятия. При необходимости отметьте расположение и число шайб, пружин или пластин для последующей сборки.
Снимите синхронизаторы и шестерни, аккуратно удерживая их зафиксированными, чтобы не повредить зубья. Оцените состояние валов и пружин, при необходимости замените их. Разберите дифференциал, открутите болты креплений и извлеките его для проверки и обслуживания.
Обратите внимание на детали, которые требуют очистки или замены, промойте их в специальной жидкости или бензине, тщательно высушите. После завершения процесса сборки повторите разбор в обратном порядке, следя за правильностью установки всех элементов и их плотным прилеганием.

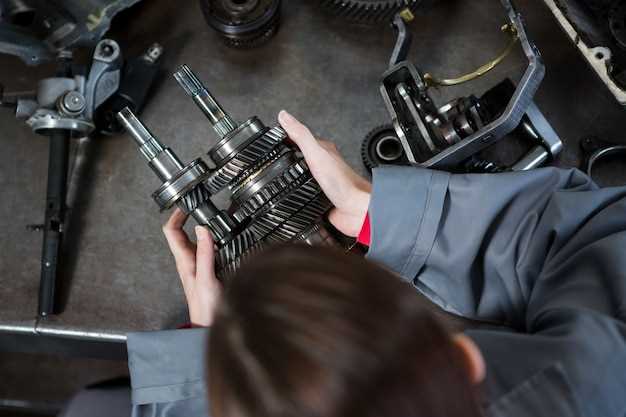

Как заменить изношенные детали и провести сборку
Для начала снимите ручку переключения передач и защитный слой с коробки. Используйте ключ на 10 и отвертки для освобождения крепежных элементов. Аккуратно извлеките старую вилку или синхронизатор, обращая внимание на их расположение и направление. Осмотрите втулки и подшипники на наличие трещин, износа или заедания. Если обнаружите изломы или сильное изнашивание, замените их на новые, точно подобранные по размеру.
Перед установкой новых деталей очистите посадочные места от загрязнений, ржавчины и старого смазочного материала. Используйте щетку и обезжириватель для подготовки поверхности. Нанесите тонкий слой свежей автомобильной смазки или специального масла для коробки передач на подшипники, вилки и внутренние каналы. Следите за правильной ориентацией деталей: установка с неправильным положением может привести к быстрому износу или неисправности.
При сборке следите за последовательностью: начинайте с установки вилки или синхронизатора, закрепляйте их аккуратно и плотно, чтобы не было зазоров. Устанавливайте синхронизаторы в правильной последовательности, обращая внимание на их зацепление с соседними деталями. Собирайте элементы так, чтобы они плотно входили друг в друга без заеданий и люфтов.
Перед окончательной сборкой проверьте наличие свободного хода и плавность переключения передач. Если заметите сопротивление или заедание, повторно осмотрите соединения и убедитесь в правильности установки. После завершения сборки закрепите все болты и гайки по переданным параметрам, без чрезмерного затяжки, чтобы избежать деформаций.
Протестируйте переключение передач на пустом ходу, ощущая, чтобы движение происходило мягко и без задержек. Обязательно залейте свежую смазку или масло в коробку, запустите двигатель и проверьте работу всех передач. Если все функционирует исправно, закрепите крышку корпуса и установите защитные элементы на место, избегая чрезмерных усилий на хомуты и фиксаторы. Таким образом, вы обеспечите долговечность и работоспособность вашей коробки передач.
