Очистка поверхности блока и ГБЦ перед затяжкой
Перед началом работы очистите поверхности блока и головки цилиндров от старой резиновой или металлической прокладки, загрязнений и масляных следов. Используйте пластиковую или деревянную скребку, чтобы аккуратно удалить остатки, избегая повреждения металла.
После механической очистки протрите поверхности мягкой щеткой или тканью, пропитанной специальным очистительным средством для двигателей. Это удалит оставшуюся грязь и масляные пятна, которые могут повлиять на герметичность соединения.
Обратите особое внимание на ровность и чистоту посадочных поверхностей. Удалите любые риски или неровности, чтобы обеспечить равномерное распределение прокладки и затяжку по всей площади.
Перед нанесением нового герметика или прокладки убедитесь, что поверхности полностью сухие и свободны от пыли и грязи. Используйте сжатый воздух или салфетки без ворса для дополнительной просушки и очистки.
Установка направляющих и установка меток для разваливания ГБЦ
Перед началом работ зафиксируйте клапанные направляющие в головке блока с помощью специальных зажимов или фиксирующих устройств. Это предотвратит их смещение при демонтаже и облегчит правильную установку новых направляющих.
Для точной установки меток разваливания установите верхнюю мертвую точку (ВМТ) поршня первого цилиндра. Проверьте совпадение метки на коленчатом валу с соответствующей меткой на коробке передач или на корпусе двигателя. Это гарантирует правильный исход при сборке и минимизирует риск ошибок при повторной сборке.
| Шаг | Действие |
|---|---|
| 1 | Поверните коленчатый вал так, чтобы метка на шкиве совпала с меткой на корпусе двигателя, указывающей на ВМТ. |
| 2 | Используя монтажные метки или маркер, отметьте положение верхних зубьев привода распредвала относительно метки на крышке ГБЦ. |
| 3 | С помощью штангенциркуля измерьте зазор между клапанами и поршнями, чтобы избежать их повреждения при демонтаже и сборке. |
| 4 | Закрепите метки на распредвале и шестернях для восстановления их положения после снятия ГБЦ. |
| 5 | Перед снятием ГБЦ убедитесь, что все отметки чётко зафиксированы, чтобы не потерять правильное положение при сборке. |

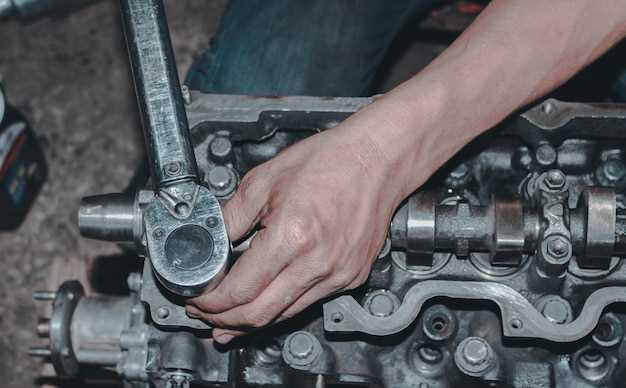

Подготовка инструмента: ключи, динамометрический ключ, приспособления
Для затяжки ГБЦ потребуется набор ключей, подходящих по размеру и форме. Используйте торцевые ключи с обратной стороной, чтобы обеспечить надежное захватывание гаек и болтов. Проверьте наличие головок, соответствующих стандартным размерам крепежных элементов двигателя, обычно это 10, 12, 14 мм.
Динамометрический ключ необходим для затяжки болтов с заданным моментом, чтобы избежать перекручивания или недокручивания. Перед работой установите его на нужное значение, указанное в технической документации, или в спецификации по натяжению. Проверьте исправность, повернув рычаг, чтобы убедиться в плавности хода и точности показаний.
Дополнительные приспособления включают удлинители для доступа к труднодоступным болтам, воротки с выступом и головки с накаткой для удобства работы. Также подготовьте монтировки и специальные ключи для фиксации элементов и удержания деталей в процессе затяжки. Не забудьте проверить наличие отверток, щупов и резиновых молотков, которые нередко необходимы на этапе подготовки и снятия деталей.
Подготовка инструментов должна проходить на ровной поверхности, все приспособления – быть чистыми и исправными. Лучше заранее раскладывать все, чтобы избежать перебоев в работе и случайных повреждений в процессе затяжки. Точным подбором инструмента обеспечите безопасность и качество работы, а также продлите ресурс Chevrolet Kalina с восьмиклапанным двигателем.
Проверка состояния прокладки ГБЦ и необходимость её замены
Обратите внимание на следы нагара или коррозии в зоне соединения. Если поверхность прокладки выглядит смятой, вытертой или изношенной, её следует заменить. Не допускайте установку новой ГБЦ с повреждённой прокладкой – это может привести к утечкам и серьезным поломкам двигателя.
Проверьте наличие следов окисления или накипи на поверхности прокладки. Трещины, разрывы или наличие частиц, отслоившихся от поверхности, означают, что прокладка потеряла герметичность и нуждается в замене.
Когда снимаете старую прокладку, убедитесь, что все отверстия и каналы не забиты остатками резиновых или металлических частей. Наличие загрязнений может негативно сказаться на герметичности новой прокладки.
Замену прокладки ГБЦ рекомендуется выполнять, если с момента последней установки прошло более 100 тысяч километров, или если двигатель показывал признаки перегрева, утечек масла или антифриза, а также при наличии трещин в оболочке двигателя.
Перед установкой новой прокладки внимательно очистите поверхности двигателя и блока цилиндров. Используйте мягкую щетку или очиститель без абразивных частиц, чтобы исключить повреждения и обеспечить плотное прилегание новой прокладки.
Процесс затяжки ГБЦ Калина 8 клапанов: пошаговая инструкция и советы
Затягивание головки блока цилиндров выполняйте поэтапно, следуя рекомендуемому порядку. Начинайте с нанесения тонкого слоя чистой моторной массы на резьбу болтов и втулок, чтобы обеспечить равномерное распределение давления и предотвратить их заедание.
Затем установите болты ГБЦ в специальном порядке: сначала затягивайте их в крест-образной последовательности, чтобы равномерно распределить нагрузку. Используйте свечной ключ или торцевой головку для болтов диаметром 10 мм, закрепляя их в порядке: первый и последний, затем внутренние по очереди.
Контрольная норма момента затяжки составляет 20 Н·м. После первоначального затяжения выполните повторное, увеличивая усилие поэтапно. Первый проход – примерно 10 Н·м, второй – 20 Н·м.
При последовательном затягивании болтов контролируйте их положение и не допускайте перекосов. После каждого этапа рекомендуется выполнить небольшой перерыв, чтобы раскрутить и повторно затянуть болты, избегая компрессионных и деформационных нагрузок.
Используйте динамометрический ключ для точной регулировки усилия. Не превышайте рекомендованный момент, чтобы не повредить резьбу или материал головки.
После завершения затяжки проверьте герметичность и надёжность крепления, запустите двигатель и проследите за отсутствием течей или посторонних шумов. Только так обеспечите долгий ресурс и стабильную работу мотора.
Последовательность затяжки болтов: схема и порядок действий
Начинайте с нанесения тонкого слоя моторного масла на резьбу болтов и шайб, чтобы обеспечить равномерное распределение усилия и предотвратить заедание.
- Затягивайте болты по схеме, начиная с центра головки блока и двигаясь к краям. Обычно используют крестовую или радиальную последовательность.
- Первым этапом выполните затяжку с усилием примерно 20-30 Нм. Используйте динамометрический ключ для точности.
- После полной затяжки каждого болта перейдите к повторной затяжке по той же схеме, увеличивая усилие до рекомендуемых значений: обычно 60-80 Нм, в зависимости от модели и рекомендаций производителя.
- Делаете два-три прохода, постепенно приближаясь к финальному моменту затяжки. Не допускайте перетягивания – это может привести к деформации или упору посадки болтов.
- В финальном этапе выполните последовательную окончательную затяжку, следуя той же схеме, чтобы обеспечить равномерное давление и плотность соединения.
Важно соблюдать скользящую схему – сначала центральные болты, затем диагональные или радиальные – чтобы равномерно распределить нагрузку по всей поверхности ГБЦ. После полной затяжки рекомендуют оставить двигатель остывать, чтобы болты приняли рабочую форму, и затем выполнить повторную проверку затяжки по той же схеме.
Использование динамометрического ключа: правильно ли его настроить
Перед началом работы убедитесь, что динамометрический ключ откалиброван и показывает точное значение. Большинство современных моделей имеют регулировочный механизм, позволяющий установить нужный размер силы затяжки.
Для настройки правильно установите ключ на минимальное значение, затем постепенно поворачивайте регулятор, увеличивая его до рекомендуемого значения по инструкции производителя. Проверьте, что стрелка или дисплей показывают ноль после регулировки и фиксации.
Перед началом работы убедитесь в чистоте и сухости резьбовых соединений и ключа. Нет ничего хуже, чем неправильная затяжка из-за загрязнений или влажности на поверхности.
Для корректной настройки обычно используют следующую последовательность:
- Установите ключ на рекомендуемое значение затяжки – его можно найти в технической документации или на сайте производителя.
- Поверните регулировочный механизм по часовой стрелке, пока стрелка или дисплей не достигнут нужного числа. Обычно это указывается в ньютонах на метр (Н·м).
- Проверьте точность. Многие динамометрические ключи позволяют провести тест с помощью эталонного измерителя или проверить по заводским тестам.
Обратите особое внимание, чтобы не переборщить с настройкой. Перегрузка выше рекомендуемого значения ведет к повреждению резьбы или самого инструмента. Также избегайте сильных ударов по ключу, так как они могут сбить настройку.
Регулярно проверяйте и переподгоняйте настройку – особенно если инструмент используется часто или после долгого простоя. Это поможет гарантировать точность и избежать ошибок в процессе затяжки ГБЦ.
Контроль за моментом затяжки на каждом этапе
Используйте динамометрический ключ и устанавливайте требуемый момент затяжки точно по спецификации. Начинайте с центра блока цилиндров, постепенно переходя к внешним болтам, чтобы обеспечить равномерную нагрузку.
Проверяйте показания инструмента после каждого закрепления, чтобы убедиться, что значение не отклоняется. Не допускайте слишком сильного натяжения, чтобы избежать деформации головки блока.
Для контроля используйте таблицу с последовательностью затяжки и рекомендуемыми значениями для каждого болта. Это гарантирует правильную сборку без риска перекосов или пропусков.
| Этап сборки | Порядок болтов | Момент затяжки (Нм) | Действия |
|---|---|---|---|
| Первый этап | Центральные болты | 20 | Затягивать крест-накрест, проверять каждый раз |
| Второй этап | Болты по диагонали | 40 | Повторить последовательность, увеличивая значение |
| Третий этап | Все болты | 55 | Финальное подтягивание, контроль обоих уровней натяжения |
Постоянно наблюдайте за состоянием и чистотой резьб. Используйте момент затяжки только с исправным и откалиброванным инструментом. После завершения убедитесь, что все болты закреплены с минимальным люфтом.
Дополнительные рекомендации по охлаждению и фиксации ГБЦ во время затяжки
Перед началом затяжки ГБЦ убедитесь, что поверхность блока цилиндров и посадочные поверхности ГБЦ чистые и с сухими. Наличие любых загрязнений или масел снижает качество контакта и может привести к неправильной фиксации.
Используйте пластиковые или изготовленные из негорячего материала фиксаторы для временной фиксации ГБЦ в начальном положении. Они помогают сохранить равномерное расположение деталей, особенно на начальном этапе затяжки.
Перед креплением проверьте охлаждающую систему. Убедитесь, что радиатор, патрубки и расширительный бак заполнены до необходимого уровня, чтобы избежать воздушных пробок, которые могут вызвать неравномерное охлаждение и деформацию ГБЦ при затяжке.
Рекомендуется периодически запускать двигатель на короткое время после начальных этапов затяжки. Это способствует прогреву системы и уменьшает риск появления деформаций из-за теплового расширения и сжатия. В течение прогрева держите двигатель на минимальных оборотах, следя за показаниями температуры.
Во время затяжки рекомендуется использовать динамический или ступенчатый метод. Начинайте с малых усилий и постепенно увеличивайте torque, придерживаясь схемы, указанной в инструкции. Такой подход помогает равномерно распределить нагрузку и избегает перекоса деталей.
Температурный режим важен для фиксации ГБЦ. Не допускайте резких перепадов температуры во время работы, особенно в первые часы после затяжки. Не запускайте двигатель подвергнутой ГБЦ системы без предварительной прогрева и устранения возможных воздушных пробок.
Проверка герметичности и плотности после завершения работ
Наполните двигатель охлаждающей жидкостью и запустите его. После достижения рабочей температуры внимательно осмотрите область стыка головки блока цилиндров на наличие пузырей, брызг или подсыхания теплоизоляционной пасты. Используйте мыльный раствор и нанесите его на соединения, чтобы обнаружить мелкие утечки по пузырькам. Выполняйте осмотр под разными углами и вдоль всей поверхности шва.
Запустите двигатель на несколько минут, при этом следите за уровнем охлаждающей жидкости и за возможными признаками утечек. Обратите внимание на работу вентилятора и стабильность давления в системе. Если появились признаки давления, значительно превышающего нормы, остановите мотор и перепроверьте затяжку и герметичность соединений.
Проверьте состояние шлангов и патрубков системы охлаждения, убедитесь в отсутствии трещин или негерметичных соединений. После тестирования долейте охлаждающую жидкость до уровня и запустите двигатель еще раз, чтобы убедиться в отсутствии новых утечек или снижение уровня. Финальная проверка должна занимать не менее 10 минут работы без признаков давления или течи.
