Проверка катушек зажигания мультиметром на бмв е39

Современные автомобили, включая некоторые модели этой марки, становятся все более сложными. Проблемы в системе искрообразования могут выражаться в потере мощности, нестабильной работе двигателя и повышенном расходе топлива. Понимание работы отдельных элементов данной системы и умение их правильно тестировать может значительно упростить процесс поиска неисправностей.

Тестирование искровых элементов этой марки требует внимания к деталям. Основной инструмент – измеритель, способный определить параметры электрических цепей. Определение целостности и работоспособности компонент имеет решающее значение для устранения неполадок. Следует обращать внимание на сопротивление и правильность подключения, так как даже малейшие отклонения от нормы могут вызвать сбоии в работе всего двигателя.

Следующий этап – это измерение выходного напряжения. Необходимо учитывать рекомендованные значения производителя для корректной оценки состояния узлов. Наличие снижения напряжения может сигнализировать о необходимости замены или ремонта. Регулярные проверки с использованием этого инструмента помогут избежать серьезных поломок и продлить срок службы силового агрегата.

Необходимое оборудование для диагностики

Для надлежащей оценки состояния высоковольтных механизмов потребуется набор специализированных инструментов. Основной инструмент — тестер, позволяющий измерять сопротивление. Он должен обладать диапазоном от 0 до 20 кОм для точных показателей.

Второй важный инструмент — осциллограф, который помогает визуализировать рабочий процесс. Он позволяет видеть, как изменяются параметры в реальном времени, что особенно полезно при проведении сравнительных анализов.

Также стоит иметь под рукой набор щупов для подключения к элементам системы. Они позволят избежать повреждения изоляторов и обеспечат стабильный контакт.

Дополнительно рекомендуется использовать защитные перчатки и очки. Работы с электрооборудованием требуют соблюдения мер безопасности, чтобы исключить травмы из-за электрического удара.

Не лишним будет наличие инструкции или справочника для исполнения работ с определёнными характеристиками. Документация поможет избежать ошибок и понять значения измеряемых параметров.

Набор оборудования позволяет точно оценить состояние и выявить возможные неисправности без лишних затрат времени и ресурсов.

Чек-лист для подготовки к измерениям

Перед началом замеров важно убедиться в правильной подготовке к процедуре. Следующие пункты помогут вам организовать процесс и избежать ошибок.

Следуя этому чек-листу, вы повысите точность замеров и безопасность в процессе работы.

Определение расположения катушек зажигания на BMW E39

В двигателях серии M52, которые используются в моделях E39, катушки располагаются непосредственно на головке блока цилиндров. Чтобы найти их, откройте капот и обратите внимание на верхнюю часть двигателя. Каждая из установленных единиц направлена на соответствующий цилиндр.

На четырех- и шестицилиндровых вариациях можно наблюдать разные конфигурации. На шестицилиндровых моторах шесть элементов расположены в ряд, по одной на каждый цилиндр. В четырехцилиндровых версиях их может быть меньше, и пока есть доступ к двигателю, их легко идентифицировать.

Для доступа к элементам может потребоваться открутить пластиковую крышку, которая защищает двигатель. Это облегчит визуальный осмотр и найдёт нужные элементы. Убедитесь, что все провода и соединения неподвижны, они могут иметь определённое значение для правильной работы.

При осуществлении поиска полезно знать, что на элементах на большинстве двигателей присутствуют номера. Это позволяет быстро определить, исправны ли они и соответствуют ли оригинальным характеристикам. Лучше всего производить исследование в сухих условиях, чтобы избежать коррозии и повреждений.

Как правильно настроить измерительное устройство для тестирования

Перед началом работы с измерительным прибором, необходимо установить его в режим, подходящий для тестирования электрических компонентов. Обычно это режим измерения сопротивления (Ом). Найдите соответствующий переключатель и установите его в нужное положение.

Если ваш прибор имеет автоматический выбор диапазона, это упростит процесс. В противном случае выберите диапазон, который подходит для предполагаемого сопротивления. Для большинства последовательностей стоит выбирать диапазон 200 Ом, что обеспечивает большую точность.

Проверьте работоспособность устройства, проведя тест на известном резисторе. Таким образом, вы убедитесь, что оно правильно отображает значения. Используйте красный провод для положительного контакта и черный для отрицательного.

После настройки, убедитесь, что присоединили щупы к тестируемым элементам. Убедитесь в чистоте контактов для минимизации погрешностей. Прочтите значение на дисплее, учитывая, что стабильные и зафиксированные показания будут наиболее полезными.

Тестирование сопротивления первичной обмотки

Чтобы определить работоспособность первичной обмотки, необходимо использовать измерительный прибор на режиме омметра. Убедитесь, что питание отключено.

Сопротивление первичной обмотки должно находиться в пределах 0,5 — 2,5 Ом. Если значения выходят за эти рамки, это указывает на возможные неисправности.

Следуйте данным шагам:

1. Отсоедините электрические соединения от обмотки.
2. Подключите щупы прибора к контактам первичной обмотки.
3. Запишите отображаемое значение.
4. Сравните полученное значение с нормами.

Если вы получили значения, превышающие допустимые нормы, это может свидетельствовать о коротком замыкании или повреждении изоляции. В случае, если сопротивление слишком низкое, возможно, произошло обрыв. В таком случае необходима замена детали.

Не забывайте, что для точных измерений важно обеспечить хороший контакт, избегая окисления контактов. Убедитесь в исправности самого прибора перед тестированием.

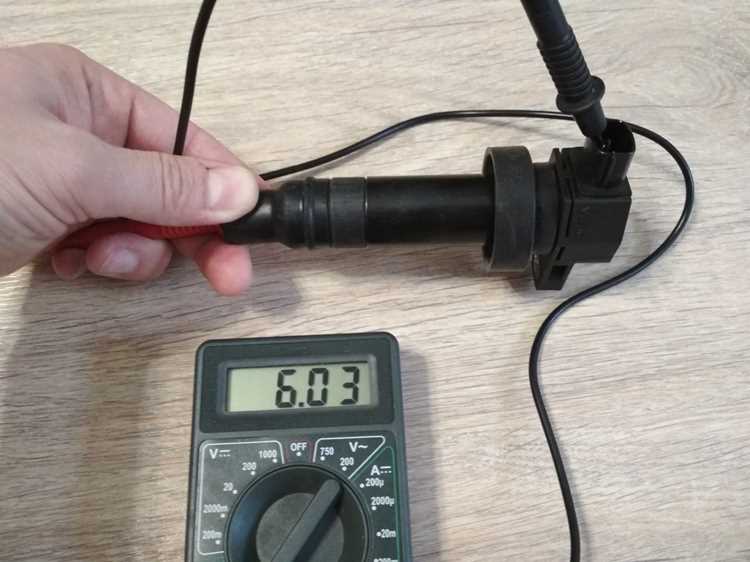

Тестирование сопротивления вторичной обмотки катушки

Для анализа функционирования системы зажигания важно оценить параметры вторичной обмотки. Этот этап включает измерение сопротивления, что позволяет выявить неисправности и недочеты в работе устройства.

При выполнении измерений необходимо учитывать следующие данные:

Измерения следует проводить с использованием исправного измерительного прибора. Перед началом процедуры убедитесь, что устройство отключено от сети автомобиля.

Для успешного теста подключите щупы прибора к выходным клеммам каждой обмотки. Результаты сравните с указанными значениями. В случае отклонений следует рассмотреть возможность замены компонента.

Этот принцип поможет установить работоспособность системы и предотвратить возможные сбои в дальнейшем. Соответствующее внимание к состоянию вторичной обмотки – залог стабильной работы зажигающего устройства.

Измерение выходного напряжения устройства искрообразования

При включённом зажигании двигатель должен быть в процессе работы на холостом ходу. Следует обратить внимание на значение выходного напряжения, которое должно превышать 12 кВ. Если показатели значительно ниже, вероятна неисправность самого устройства.

Необходимо следить за стабильностью получаемых значений. Если напряжение колеблется, то это может указывать на проблемы в электрических системах автомобиля. В таких случаях следует проверить соединения, провода и другие компоненты, чтобы исключить возможные дефекты.

Если же напряжение в норме, но двигатель не запускается или работает с перебоями, возможно, проблемы заключаются в других элементах системы. Оцените состояние свечей и обмоток, так как они могут оказать влияние на общий процесс искрообразования.

Важно также делать замеры на всех устройствах, чтобы исключить наличие проблем в одной из единиц. Для точности используйте качественное измерительное оборудование и следуйте рекомендациям производителя.

Интерпретация полученных показателей измерений

При проведении анализа работы системы искрообразования рекомендуется учитывать следующие параметры, полученные в результате измерений.

• Сопротивление первичной обмотки: Значение должно варьироваться от 0,6 до 1,5 Ом. Увеличение показателя может сигнализировать о неисправностях во внутренних элементах устройства.
• Сопротивление вторичной обмотки: Оптимальные параметры находятся в пределах 10-15 кОм. Число за пределами указанного диапазона указывает на проблемы с проводами или изоляцией.
• Изоляция: Использование мегомметра позволит оценить состояние изоляции. Уровень выше 100 М? считается нормальным. Показатель ниже этого уровня требует замены детали.

Если значения находятся вне нормы, необходимо провести диагностику неисправностей. Важно обратить внимание на:

1. Качество контактов и соединений — коррозия или ослабление могут привести к сбоям в работе.
2. Целостность проводки — поврежденные провода влияют на эффективность подачи напряжения.
3. Условия эксплуатации — высокая температура или загрязнение могут негативно сказаться на работоспособности устройства.

При выявлении аномалий рекомендуется провести замену или исправление выявленных недостатков. Тщательное соблюдение этих рекомендаций позволит поддерживать систему в исправном состоянии и предотвратить возможные поломки.

Рекомендации по замене непригодных элементов зажигания

Замена непригодных компонентов системы зажигания требует внимательности и точности. Следуйте представленным рекомендациям для безопасной и качественной замены.

1. Выберите качественные запчасти. Отдавайте предпочтение оригинальным или хорошо зарекомендовавшим себя аналогам. Это позволит избежать проблем с совместимостью и долговечностью.

2. Перед установкой новых изделий убедитесь, что все соединения чистые и не имеют коррозии. Используйте контактную смазку для улучшения электрического контакта.

3. Сравните характеристики старых и новых элементов. Обратите внимание на сопротивление и размеры, чтобы избежать ошибок в установке.

5. После завершения установки проверьте работу двигателя. Убедитесь в отсутствии тряски и посторонних звуков.

6. При необходимости выполните диагностику системы управления мотором. Это поможет выявить возможные ошибки, связанные с установкой.

Бережный подход и следование рекомендациям значительно увеличат надежность работы системы зажигания и продлят срок службы автомобиля.
