Для правильной диагностики состояния вашего автомобиля начните с поиска диагностического разъема. Обычно он располагается под приборной панелью со стороны водителя, чуть выше педалей. Если определить точное место сложно, внимательно осмотрите участок около блока предохранителей или возле торпеды – разъем там чаще всего закреплен неподалеку.
Обратите внимание на форму и цвет разъема: он обычно выполнен из черного или серого пластика и имеет 16- или 20-контактную разъемную колонку. Перед подключением диагностического кабеля убедитесь, что авто находится в режиме выключенного зажигания, это поможет избежать короткого замыкания и непредвиденных сбоев.
Подключить диагностический кабель – только часть работы. После этого стоит включить зажигание и запустить соответствующее диагностическое устройство или сканер. Важно выбрать протокол ISO 9141-2 или K-Line, который поддерживается данной моделью. На большинстве современных сканеров достаточно выбрать соответствующий пункт в настройках – и получить доступ к коду неисправности или информации о состоянии систем автомобиля.
Как определить расположение и подготовить к подключению диагностического разъема
Осмотрите левый боковой край панели приборов возле водительского сиденья – разъем обычно расположен в верхней части панели или рядом с ней. Там найдите небольшую прорезь или аккуратный прямоугольный разъем, зачастую с патчем из пластика, отличающимся от окружающих элементов.
Поверните рулевое колесо и снимите декоративную накладку или защитный кожух, закрепленный винтами или зажимами. В некоторых моделях ВАЗ 2110 2002 года разъем может скрываться за панелью под рулем, поэтому потребуется убрать бархатный или пластиковый боковой щиток.
Проверьте наличие маркировки «D» или символа OBD – это подскажет точное место расположения. Также рекомендуется иметь при себе фонарик для подсветки труднодоступных участков и инструменты – отвертки или пластиковые раскрывашки для аккуратного снятия элементов.
Перед подключением очистите окружающее пространство от пыли и загрязнений, чтобы исключить попадание мусора в разъем при подключении провода. Для надежности проверьте наличие и состояние кабельного разъема OBD-II, убедитесь, что контакты чистые и не окислены.
Удалите защитные крышки или заглушки, закрывающие диагностический разъем, аккуратно, чтобы не повредить фиксаторы или пластиковые детали. Удерживая разъем за корпус, соедините его с диагностическим кабелем, следя, чтобы все контакты вошли до щелчка или фиксатора.
Подготовка автомобиля к диагностике: отключение аккумулятора и безопасность
Перед началом подключения диагностического разъема отключите минусовую клемму аккумулятора, чтобы избежать короткого замыкания и повреждения электронных систем. Используйте ключ, подходящий по размеру, чтобы надежно выкрутить клемму и избежать её случайного срыва.
Обеспечьте стабильное и хорошо освещенное рабочее место, чтобы не допустить ошибок при работе с электросистемами. Наденьте защитные перчатки и очки, чтобы снизить риск контакта с искрами или искривленными проводами.
| Шаг | Действие |
|---|---|
| 1 | Выключите зажигание и все потребители электроэнергии, включая освещение и аудиосистему. |
| 2 | Используйте изолированные инструменты для отключения отрицательной клеммы аккумулятора. |
| 3 | Подождите не менее 2 минут, чтобы электроника полностью сбросила энергию. |
| 4 | Настроитесь на подключение диагностического разъема после выполнения всех мер безопасности. |
Обеспечьте хорошую устойчивость автомобиля, отключая аккумулятор, чтобы избежать случайных срабатываний и коротких замыканий во время работы. После завершения диагностики обязательно подключите аккумулятор в обратной последовательности, затянув клеммы с усилием, указанным в руководстве по эксплуатации.
Процесс подключения и проведение диагностики через разъем
Откройте капот и найдите диагностический разъем, обычно расположенный слева или справа от панели приборов рядом с аккумулятором или на боковой панели возле ног водителя. Подключите к нему диагностический кабель или адаптер, предназначенный для вашего автомобиля, убедившись, что соединение плотное и надежное.
Запустите зажигание, не заводя двигатель, чтобы подать питание на системы автомобиля. Включите диагностический сканер или инжекторный диагностический прибор, установите его на режим чтения кодов и выберите модель ВАЗ 2110, 2002 года. После этого выполните команду подключения – многие приборы требуют выбора соответствующего протокола или типа соединения, обычно по стандарту K-line или multiplex.
Далее, активируйте сканер, чтобы он начал считывать параметры электронных блоков управления (ЭБУ). Обычно происходит автоматическое сканирование и обнаружение подключенной системы. Обратите внимание на появившиеся коды ошибок или состояние датчиков. Запишите или запомните их, чтобы иметь возможность позже проанализировать.
Если нужно провести тестирование конкретных систем, выберите соответствующий раздел меню или функцию внутри сканера. Например, тест подачі топлива, работу катушки зажигания или функционирование датчиков скорости. После завершения диагностики отключите прибор и аккуратно отсоедините кабель от разъема.
В случае ошибок или аномалий запишите коды, чтобы использовать их в дальнейшем при ремонте или настройке. Проведение такой диагностики позволяет оперативно выявлять неисправности, устраняя их до появления серьезных проблем. Не забывайте, что правильное подключение и аккуратность при работе с разъемом обеспечивают точность и безопасность процесса.

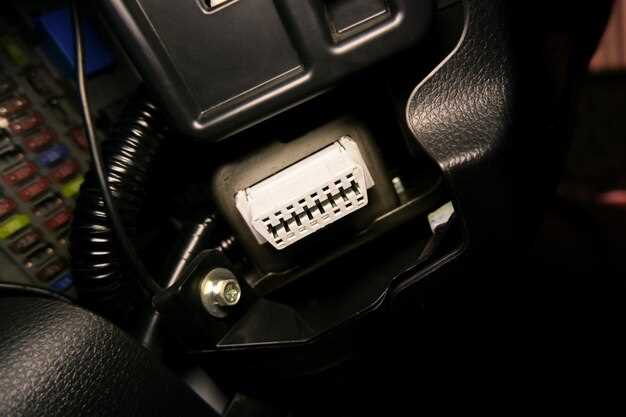

Подключение сканера или диагностического кабеля к разъему
Подключите диагностический кабель к разъему прижав его ключом или аккуратно вставив до полного фиксации. Следите за тем, чтобы разъем вошел до щелчка, что укажет на надежное соединение.
Обратите внимание на расположение контактов: все контакты должны совпадать с соответствующими пинами кабеля. Используйте инструкцию или схему подключения, чтобы убедиться в правильности установки.
После соединения убедитесь, что кабель надежно зафиксирован, чтобы исключить возможность разъема во время диагностики. Также удостоверьтесь, что разъем автомобиля и кабеля не повреждены, и контакты не окислены.
Если используете адаптеры или расширители, следите за качеством соединений и избегайте лишних перекруток или сгибов кабеля, чтобы не повредить его и сохранить стабильность связи.
Когда кабель подключен, проверьте наличие питания и статус индикатора на диагностическом приборе, чтобы убедиться, что соединение активировано и прибор готов к работе.
Запуск программы диагностики и первоначальные настройки
Подключите диагностический кабель к разъему ВАЗ 2110 и установите соединение с компьютером или ноутбуком. Запустите выбранную программу диагностики на устройстве. Для первой настройки загрузите и установите актуальную версию программного обеспечения, совместимую с моделью автомобиля и разъемом.
После запуска программы выполните следующие шаги:
- Выберите правильный COM-порт или интерфейсное соединение в настройках программы.
- Настройте параметры соединения, укажите тип двигателя и модель авто, чтобы обеспечить точную диагностику.
- Проверьте наличие обновлений базы данных ошибок и программных модулей, обновите их при необходимости.
Далее перейдите к выполнению первоначальных диагностических квестов:
- Запустите процедуру считывания коды ошибок, чтобы выявить существующие неисправности.
- Заснимите текущие параметры датчиков и системы управления, сравните их с эталонными значениями.
- Обратите внимание на значения температуры, давления, оборотов и сигналов датчиков перед запуском двигателя.
—
Sponsor
Примеры ошибок и их интерпретация – что означают коды
При подключении сканера к диагностическому разъему ВАЗ 2110 2002 года нужно обращать внимание на появляющиеся коды ошибок. Например, код P0171 указывает на слишком бедную смесь топлива, что может быть связано с засорением или неисправностью датчика массового расхода воздуха (ДМРВ).
Код P0300 сигнализирует о случайных пропусках зажигания в одном или нескольких цилиндрах. Обычно его вызывают износ свече зажигания, топливные форсунки или проблемы с электропитанием системы зажигания.
Если сканер показывает код P0420, это говорит о реакции каталитического преобразователя ниже нормы, что говорит о возможных загрязнениях или неисправности катализатора.
Ошибка P0110 указывает на проблему с датчиком температуры воздуха – его неправильное функционирование может привести к неправильной работе двигателя при запуске или на холодную.
Код P0500 свидетельствует о неисправности датчика скорости автомобиля. Это может сказаться на работе системы ABS и управлении коробкой передач.
Интерпретировать коды необходимо последовательно. Начинайте с базовых узлов, соответствующих коду, и проверяйте их состояние по порядку. Так легче определить корень причины неисправности и устранить его, избегая лишних замен и затрат.
Как сбросить ошибки и завершить диагностику
Подключите диагностический сканер к разъему ВАЗ 2110, включите зажигание, не запуская двигатель. Откройте программное обеспечение для чтения ошибок и дождитесь извлечения данных.
Для сброса ошибок найдите команду ‘Удалить ошибки’ или ‘Сброс настроек’. Обычно она расположена в главном меню или разделе управления ошибками. Выберите ее и подтвердите очистку.
Перед завершением убедитесь, что ошибки были успешно удалены. В большинстве программ появится соответствующее сообщение или индикатор, подтверждающий очистку.
Чтобы правильно завершить диагностику, отключите диагностический прибор, отключите зажигание и отсоедините кабель. После этого заведите машину и убедитесь в отсутствии ошибок на приборной панели.
Если ошибки не сбрасываются или после удаления они возвращаются, проверьте соединения разъемов и повторите процедуру или обратитесь к специалисту. Не забывайте сохранять полученные данные для дальнейшего анализа и последующей работы с автомобилем.
